Cel mai bun panou fotovoltaic pentru o instalație mică, cum e o cabană, o rulotă, o pompă de irigat sau un container de șantier, are celule monocristaline, cadru de aluminiu și sticlă călită dacă stă fix afară, cablu cu mufe MC4 și o putere potrivită cu bateria și consumul. Pentru rulote și bărci, unde contează greutatea și forma acoperișului, merge un panou flexibil; pentru lucru pe teren, unul pliabil care se leagă la o stație portabilă. Am comparat șase panouri de 50-400 W, toate pentru sisteme mici, nu pentru instalații de acoperiș legate la rețea.
Pentru o instalație fixă mică, panoul Breckner de 200 W e monocristalin, cu cadru și 10 kg, și dă cel mai mult curent pe metru pătrat. Pentru rulote și bărci, panoul flexibil PowMr de 100 W are 2 mm grosime și 1,7 kg. Pentru lucru pe teren, panoul pliabil EcoFlow de 400 W are suport reglabil la 30, 45 și 60 de grade și cablu XT60 pentru stațiile portabile.
Cele 6 panouri fotovoltaice comparate, pe rând

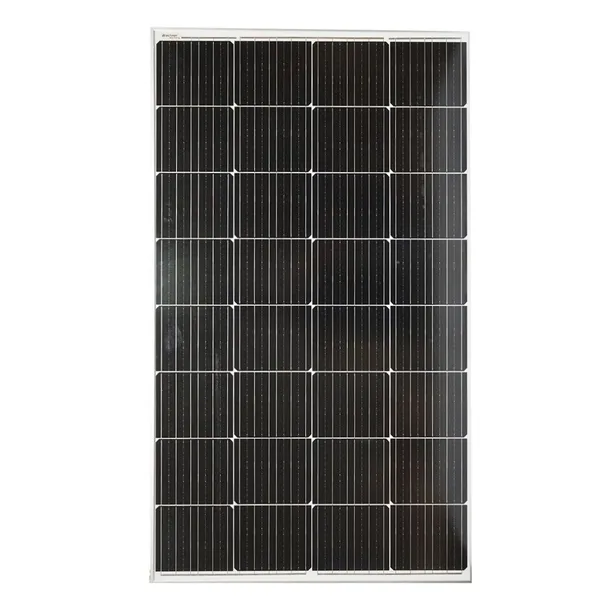

Breckner, panou fotovoltaic monocristalin de 200 W, 1290 x 760 x 30 mm, 10 kg
Panou solar fotovoltaic monocristalin Breckner, de 200 W, cu dimensiuni de 1290 x 760 x 30 mm și 10 kg, pentru utilizare rezidențială, comercială și industrială.
Pe mai puțin de un metru pătrat dă 200 W, cea mai mare putere pe suprafață dintre panourile comparate, deci e alegerea pentru un acoperiș mic de cabană, un șopron sau un container unde locul e limitat.
La 10 kg cere o structură de prindere solidă.
- Putere
- 200 W
- Celule
- monocristaline
- Dimensiuni
- 1290 x 760 x 30 mm
- Greutate
- 10 kg
Plusuri
- 200 W pe sub 1 m²
- Monocristalin
Minusuri
- 10 kg

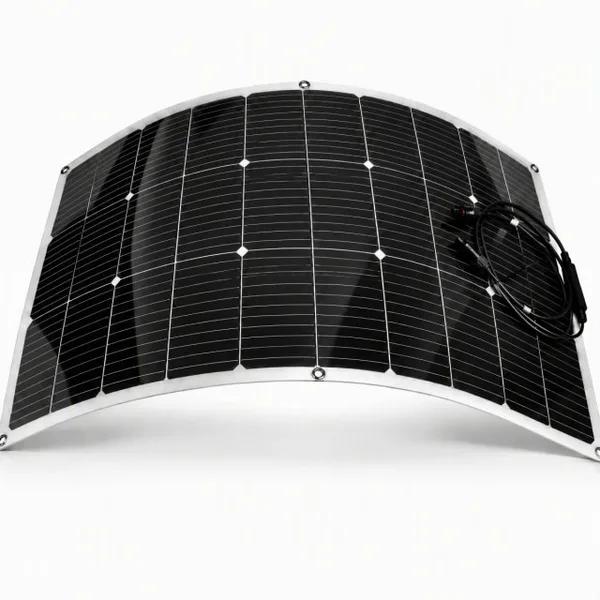

PowMr, panou fotovoltaic flexibil de 100 W, monocristalin, IP67, 2 mm, 1,7 kg
Panou solar flexibil PowMr, de 100 W, monocristalin, cu tensiune nominală de 18 V, protecție IP67, flexibilitate de 30 de grade, dimensiuni de 970 x 580 x 2 mm și 1,7 kg, rezistent la o presiune de 5400 Pa.
Cu doar 2 mm grosime se lipește pe acoperișul curbat al unei rulote, al unei bărci sau al unei cabine de camion, unde un panou rigid cu cadru nu se poate monta.
Panourile flexibile se încălzesc mai tare lipite de suprafață, ceea ce le scade puterea vara.
- Putere
- 100 W
- Tensiune
- 18 V
- Protecție
- IP67
- Dimensiuni
- 970 x 580 x 2 mm
- Greutate
- 1,7 kg
Plusuri
- 1,7 kg
- Se curbează
Minusuri
- Se încălzește

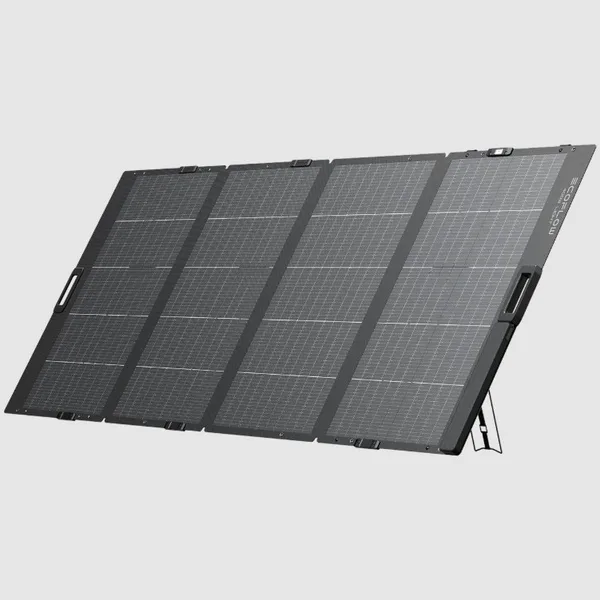

EcoFlow, panou fotovoltaic pliabil de 400 W, bifacial, IP68, suport 30-45-60°, XT60
Panou solar pliabil EcoFlow, de 400 W, monocristalin, bifacial, cu eficiență de conversie declarată de până la 25%, protecție IP68, suport reglabil la 30, 45 și 60 de grade, indicator de unghi solar și cablu XT60 integrat. Desfăcut are 2509 x 967 mm, pliat 659 x 967 mm, și cântărește 10,2 kg.
Se desface în câteva minute lângă o stație portabilă și alimentează scule, laptopuri și lumini pe un șantier fără curent sau la un eveniment în aer liber. Fața din spate prinde și lumina reflectată de sol.
Producătorul nu îl recomandă pentru montaj permanent afară sau pe vehicule.
- Putere
- 400 W
- Tip
- pliabil, bifacial
- Protecție
- IP68
- Desfăcut
- 2509 x 967 mm
- Greutate
- 10,2 kg
Plusuri
- 400 W portabil
- Suport reglabil
Minusuri
- Nu pentru montaj fix

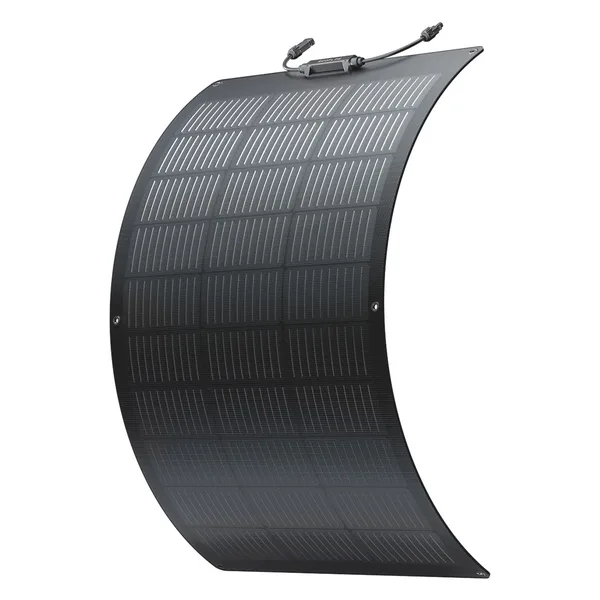

EcoFlow, panou fotovoltaic flexibil de 100 W, monocristalin, eficiență de 23%
Panou fotovoltaic flexibil EcoFlow, de 100 W, cu celule monocristaline, eficiență declarată de 23%, rezistență la apă IP68, dimensiuni de 1055 x 612 x 25 mm și 2,3 kg.
E făcut pentru sistemele de alimentare din rulote și se montează ușor pe suprafețe curbe; se potrivește cu stațiile portabile din aceeași familie.
Pe același spațiu dă puțin mai puțin decât PowMr.
- Putere
- 100 W
- Eficiență
- 23%, declarată
- Protecție
- IP68
- Dimensiuni
- 1055 x 612 x 25 mm
- Greutate
- 2,3 kg
Plusuri
- IP68
- Flexibil
Minusuri
- Mai mare decât PowMr

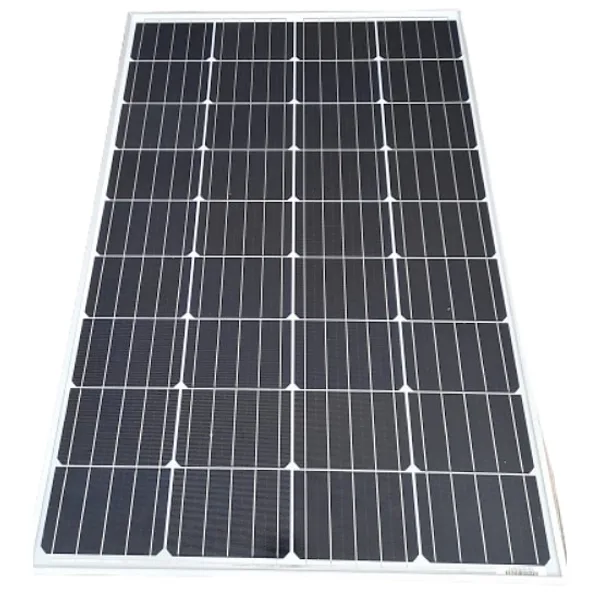

Panou fotovoltaic policristalin de 100 W, 36 de celule, cadru de aluminiu, cablu MC4
Panou solar fotovoltaic policristalin de 100 W, cu 36 de celule, cadru de aluminiu, sticlă rezistentă la presiune, celule vidate fără condens, cutie de conexiuni etanșă și cablu cu mufe MC4 premontate. Are 100 x 67 x 3 cm și 7,2 kg.
E panoul clasic pentru un sistem pe 12 V cu acumulator: iluminat în grădină, o pompă de apă de 12 V sau un televizor mic într-o cabană.
Tehnologia policristalină dă mai puțin curent pe metru pătrat decât cea monocristalină.
- Putere
- 100 W
- Celule
- 36, policristaline
- Cadru
- aluminiu
- Dimensiuni
- 100 x 67 x 3 cm
- Greutate
- 7,2 kg
Plusuri
- Cadru și sticlă
- MC4 montate
Minusuri
- Policristalin

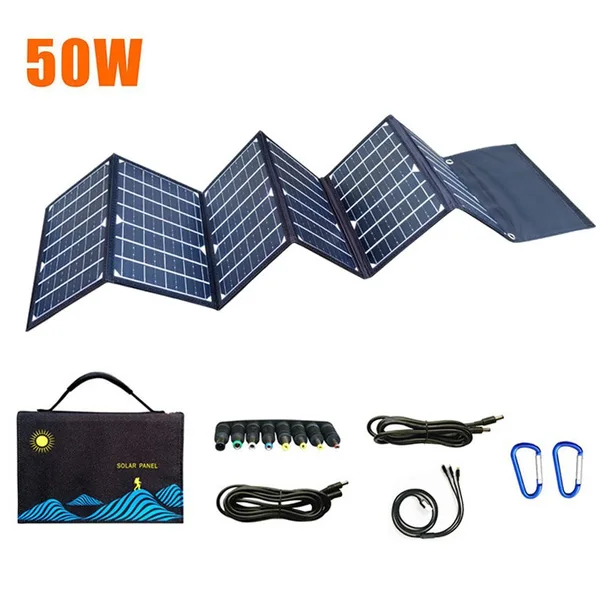

Ultrixe, panou solar portabil pliabil de 50 W, ETFE, 2 x USB, ieșire de 18 V, 1,25 kg
Panou solar portabil pliabil Ultrixe, de 50 W, monocristalin, cu laminare ETFE, eficiență declarată de 22%, două ieșiri USB de 5 V și ieșire de curent continuu de 18 V. Desfăcut are 1350 x 280 mm, pliat 280 x 190 x 30 mm, și cântărește 1,25 kg.
Încarcă direct prin USB telefoane, stații radio și lanterne pe teren, fără baterie intermediară, potrivit pentru topografi, pădurari și ciobani care stau zile întregi departe de priză.
Puterea de 50 W ajunge doar pentru aparate mici.
- Putere
- 50 W
- Laminare
- ETFE
- Ieșiri
- 2 x USB 5 V, 18 V DC
- Pliat
- 280 x 190 x 30 mm
- Greutate
- 1,25 kg
Plusuri
- USB direct
- 1,25 kg
Minusuri
- 50 W
Cele 6 panouri, pe scurt
| Panou | Putere | Tip | Dimensiuni | Greutate |
|---|---|---|---|---|
| Breckner | 200 W | rigid, monocristalin | 1290 x 760 mm | 10 kg |
| PowMr | 100 W | flexibil, monocristalin | 970 x 580 mm | 1,7 kg |
| EcoFlow 400 W | 400 W | pliabil, bifacial | 2509 x 967 mm | 10,2 kg |
| EcoFlow 100 W | 100 W | flexibil, monocristalin | 1055 x 612 mm | 2,3 kg |
| Policristalin 100 W | 100 W | rigid, policristalin | 1000 x 670 mm | 7,2 kg |
| Ultrixe | 50 W | pliabil, ETFE | 1350 x 275 mm | 1,25 kg |
Cât curent dă fiecare metru pătrat
Eficiența scrisă pe cutie se referă de obicei la celule, nu la tot panoul cu margini și cadru. Ca să compar ce contează pe un acoperiș mic, am împărțit puterea fiecărui panou la suprafața lui reală și la greutate. Puterea nominală se măsoară la o radiație de 1000 W/m², deci wații pe metru pătrat împărțiți la 10 dau randamentul real al întregului panou, în procente.
| Panou | Suprafață | W pe m² | Randament al întregului panou | W pe kg |
|---|---|---|---|---|
| Breckner 200 W | 0,98 m² | 204 | 20,4% | 20 |
| PowMr 100 W | 0,56 m² | 178 | 17,8% | 59 |
| EcoFlow 400 W | 2,43 m² | 165 | 16,5% | 39 |
| EcoFlow 100 W | 0,65 m² | 155 | 15,5% | 43 |
| Policristalin 100 W | 0,67 m² | 149 | 14,9% | 14 |
| Ultrixe 50 W | 0,39 m² | 130 | 13,0% | 40 |
Două lucruri reies din calcul. Primul: eficiențele de 22-25% declarate la panourile portabile sunt ale celulelor; socotite pe toată suprafața, inclusiv marginile și pliurile, ies 13-17%. Nu e o înșelătorie, dar arată de ce un panou pliabil ocupă mai mult loc decât te-ai aștepta. Al doilea: pentru un acoperiș fix, panoul rigid monocristalin dă cel mai mult curent pe aceeași suprafață, iar pentru o rulotă sau o barcă, unde fiecare kilogram contează, panoul flexibil PowMr dă de trei ori mai mulți wați pe kilogram decât Breckner. Alegerea depinde de ce e mai rar la tine: locul sau capacitatea de încărcare.
Câtă energie produce pe zi
Puterea nominală e puterea în soare plin, la prânz, cu panoul orientat perfect. Pe parcursul unei zile, energia produsă e mult mai mică. Ca regulă de lucru, în România se socotește o medie anuală de aproximativ trei ore și jumătate de soare plin echivalent pe zi, cu mult mai mult vara și mult mai puțin iarna. Cu pierderile din cabluri, regulator și temperatură, un panou de 100 W produce în medie 250-300 Wh pe zi, cât să încarce un telefon de zeci de ori, dar insuficient pentru un frigider obișnuit toată ziua. De aici vine regula de dimensionare: aduni consumul zilnic al aparatelor în Wh și alegi panouri care, iarna, îl acoperă cu o rezervă, iar bateria se alege să țină cel puțin o zi fără soare.
Cum montezi un panou pentru un sistem mic
- Calculezi consumul zilnic în Wh al aparatelor pe care vrei să le alimentezi.
- Alegi panoul și bateria astfel încât producția de iarnă să acopere consumul.
- Orientezi panoul spre sud, înclinat la 30-40 de grade, fără umbră între orele 10 și 16.
- Fixezi panoul rigid pe o structură de aluminiu, iar pe cel flexibil îl lipești pe o suprafață curată.
- Legi panoul la un regulator de încărcare, iar regulatorul la baterie, nu panoul direct la baterie.
- Folosești cablu solar de secțiune potrivită și mufe MC4 bine presate.
- Cureți panoul de praf și frunze de câteva ori pe an; un strat de murdărie scade producția vizibil.
Regulatorul și bateria
Panoul nu alimentează direct aparatele de 230 V. Într-un sistem mic, el încarcă o baterie printr-un regulator, iar aparatele de 230 V merg dintr-un invertor legat la baterie. Regulatorul MPPT scoate mai multă energie din panou decât unul PWM, mai ales iarna și dimineața. Un kit fotovoltaic vine cu panou, regulator și invertor potrivite între ele, iar pentru instalații mai mari se alege separat un invertor fotovoltaic dimensionat după panouri și consum.
Panou pentru casă sau sistem mic
Panourile din comparație sunt pentru sisteme mici, independente de rețea: o cabană, o rulotă, o barcă, o pompă de irigat, un gard electric sau un container de șantier. Pentru casa legată la rețea, instalațiile fotovoltaice se fac cu panouri mari, de câteva sute de wați fiecare, montate de firme autorizate, cu invertor legat la rețea și cu aviz de la distribuitorul de energie. Diferența de dimensiune și de procedură e mare, iar un panou de 100-200 W nu se leagă direct la instalația electrică a unei case.
Umbra, dușmanul panoului
Un panou fotovoltaic e foarte sensibil la umbră. Chiar și o umbră mică, de la o creangă, un coș sau o antenă, poate scădea mult producția întregului panou, fiindcă celulele sunt legate în serie. De aceea, locul de montaj se alege urmărind umbrele de dimineață până seara, iar vara și iarna soarele are unghiuri diferite. Panourile curate produc mai mult: praful, polenul și frunzele se spală cu apă și o perie moale de câteva ori pe an, fără detergenți agresivi și fără apă rece pe panoul încins.
Siguranța la montaj
Panoul produce tensiune imediat ce e în lumină, chiar și deconectat de baterie. La montaj, mufele se leagă cu panoul acoperit sau cu fața în jos, iar cablurile se fixează ca să nu se frece de muchii. Montajul pe acoperiș cere echipament de lucru la înălțime și, la instalațiile mai mari, o firmă autorizată. Bateriile se pun într-un loc aerisit, departe de surse de foc, iar siguranțele de pe circuitul dintre panou, regulator și baterie protejează instalația la un scurtcircuit.
Panourile fotovoltaice în meserii
Un instalator de panouri solare montează structura, panourile și cablurile și dimensionează sistemul după consum. Un electrician constructor leagă invertorul și bateriile la instalația clădirii, iar un fermier folosește panouri mici pentru pompe de apă, garduri electrice și lumini în locuri fără rețea.
Ce verifici înainte să cumperi un panou fotovoltaic
- Puterea și tensiunea nominală, potrivite cu bateria și regulatorul.
- Tipul: rigid pentru montaj fix, flexibil pentru rulote, pliabil pentru teren.
- Celulele: monocristaline pentru spații mici.
- Dimensiunile și greutatea față de locul de montaj.
- Protecția la apă și praf.
- Conectorii: MC4, XT60 sau USB.
- Regulatorul de încărcare potrivit.
