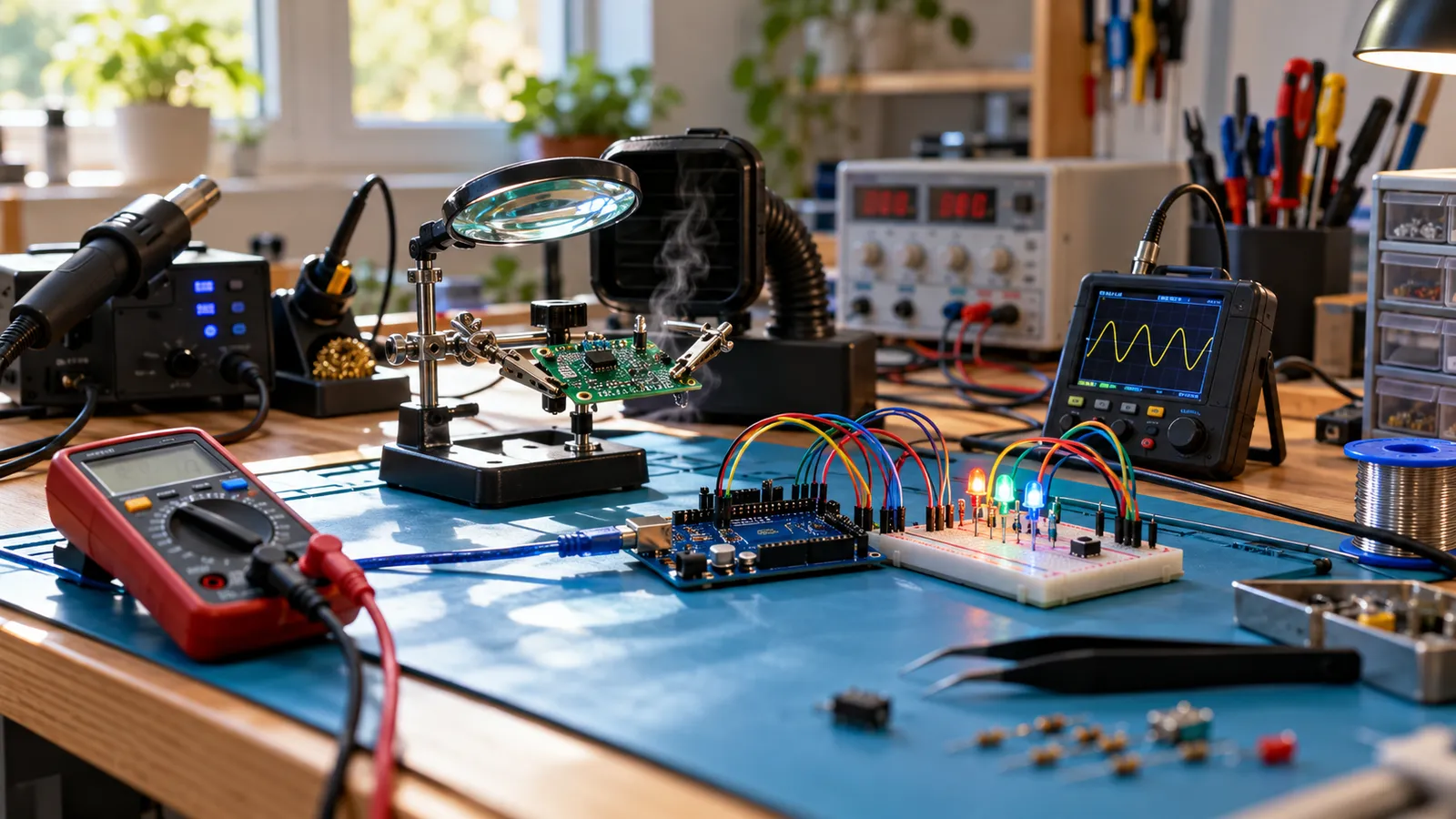

Un kit de electronică pentru începători pornește de la o placă Arduino, un breadboard și un multimetru: cu ele montezi circuite fără lipit, scrii primele programe și măsori ce se întâmplă. Uneltele de atelier vin pe urmă, când treci la montaje permanente și reparații: stația de lipit, sursa de laborator cu limitare de curent, osciloscopul, lupa cu cleme și absorbantul de fum. Am pus laolaltă opt produse, în ordinea în care le folosești de obicei.
Pentru început, kitul SHIJOOE cu Arduino UNO R3 are peste 165 de componente, LCD, senzori și placă de test într-o cutie. Pentru măsurat, UNI-T UT131B măsoară tensiune, curent și rezistență și testează continuitatea cu buzzer. Pentru lipit, stația Vicalo 2 în 1 are letcon și aer cald, 700 W și temperatură reglabilă.
Cele 8 produse din kitul de electronică, pe rând

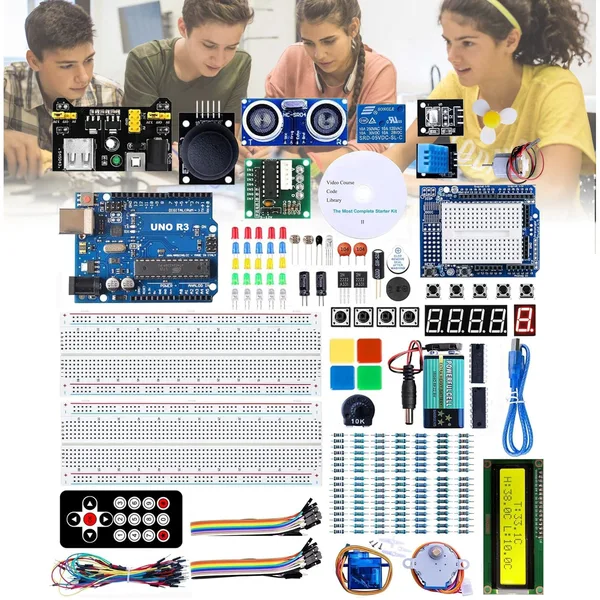

SHIJOOE, kit de programare Arduino UNO R3, peste 165 de componente, LCD, senzori, compatibil Arduino IDE
Kit de start SHIJOOE cu placă UNO R3 compatibilă Arduino IDE, peste 165 de componente, între care LCD, senzori, actuatoare, LED-uri și placă de test, conectare USB, într-o cutie de plastic de 22,5 x 15,5 x 6 cm, 0,58 kg.
Cu peste 165 de componente ai tot ce trebuie pentru exercițiile de început, de la un LED care clipește la un senzor citit pe LCD, fără să comanzi piese separat. Placa se programează gratuit din Arduino IDE, cu exemple gata făcute.
Placa e compatibilă, nu originală Arduino, ceea ce nu schimbă programarea.
- Placă
- UNO R3 compatibilă
- Componente
- peste 165
- Include
- LCD, senzori, placă de test
- Conectare
- USB
- Greutate
- 0,58 kg
Plusuri
- Peste 165 de piese
- Cutie organizată
Minusuri
- Placă compatibilă

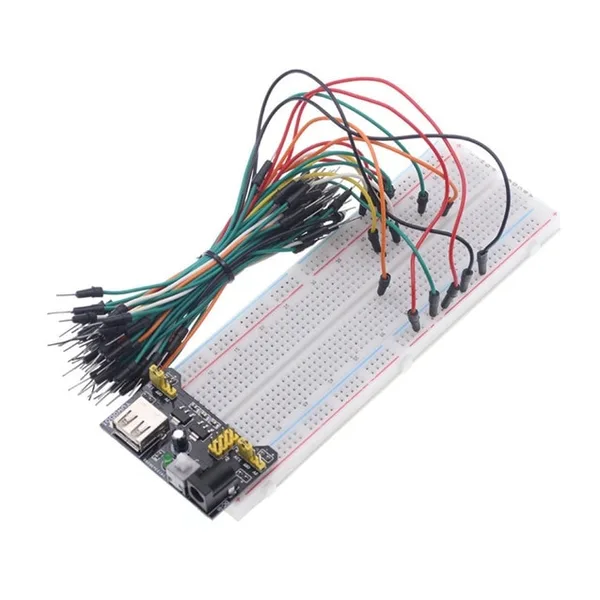

Kit breadboard de 830 de găuri, 65 de fire și modul de alimentare MB102 de 3,3 și 5 V
Kit cu breadboard fără lipit MB-102 de 830 de găuri, 16,5 x 5,5 x 0,85 cm, cu bandă adezivă dedesubt, 65 de fire de legătură și modul de alimentare care scoate 3,3 V și 5 V din 6,5-12 V curent continuu, cu maximum 700 mA.
Cele 830 de găuri încap un montaj întreg cu mai multe circuite integrate, iar modulul de alimentare dă tensiunile obișnuite din electronică direct pe șinele plăcii. Componentele se mută fără lipit, deci greșelile se repară într-o secundă.
Contactele slăbesc în timp la folosire intensă, deci montajele permanente se lipesc.
- Găuri
- 830
- Fire
- 65
- Modul
- 3,3 V / 5 V, max. 700 mA
- Intrare
- 6,5-12 V CC
- Dimensiuni
- 16,5 x 5,5 cm
Plusuri
- Alimentare inclusă
- Fără lipit
Minusuri
- Contactele slăbesc
UNI-T UT131B, multimetru digital, 1999 de puncte, tester de diode, baterii și continuitate cu buzzer
Multimetru digital UNI-T UT131B, cu afișaj LCD de 1999 de puncte, selectare manuală a scalei, tensiune continuă și alternativă, curent continuu de la 200 µA la 10 A, rezistență, tester de diode, tester de baterii de 1,5, 9 și 12 V, continuitate cu buzzer, alarmă de suprasarcină, memorare, rezistență la cădere de 2 m, 2 baterii AAA, 134 x 77 x 47 mm.
Buzzerul de continuitate găsește un fir rupt sau o lipitură rece fără să te uiți la ecran, iar testerul de baterii arată dacă bateria chiar e bună sub sarcină. Selectarea manuală a scalei te obligă să înțelegi ce măsori, ceea ce la început ajută.
Nu măsoară capacitatea condensatoarelor și nici frecvența.
- Afișaj
- 1999
- Curent
- 200 µA - 10 A
- Funcții
- diode, baterii, continuitate
- Alimentare
- 2 x AAA
- Cădere
- 2 m
Plusuri
- Buzzer
- Tester de baterii
Minusuri
- Fără capacitate
Vicalo, stație de lipit și aer cald 2 în 1, 700 W, afișaj digital, 200-480 °C, 5 vârfuri, 3 duze
Stație 2 în 1 Vicalo cu letcon și pistol de aer cald, 700 W, 220 V, afișaj digital separat pentru temperatură, letcon reglabil între 392 și 896 °F, adică 200-480 °C, cu stabilizare PID, mod de repaus după 10 minute, debit de aer reglabil, cu fludor, pompă de dezlipit, pensetă, 3 duze de aer cald și 5 vârfuri de lipit, 1,6 kg.
Letconul lipește componentele cu terminale, iar aerul cald scoate și pune componentele mici de suprafață și termocontractabilul, deci o singură stație acoperă și montajul, și reparațiile. Modul de repaus cruță vârful când uiți stația pornită.
Afișajul arată temperatura în grade Fahrenheit, deci se convertește.
- Putere
- 700 W
- Letcon
- 200-480 °C, PID
- Aer cald
- debit reglabil, 3 duze
- Vârfuri
- 5
- Greutate
- 1,6 kg
Plusuri
- 2 în 1
- Mod de repaus
Minusuri
- Afișaj în Fahrenheit
Yihua PS-302D, sursă de alimentare liniară de laborator, 0-30 V, 0-2 A, moduri CV și CC, protecție la scurtcircuit
Sursă de alimentare liniară de laborator Yihua PS-302D, cu tensiune reglabilă între 0 și 30 V, cu reglaj brut și fin, curent între 0 și 2 A cu limitare, moduri tensiune constantă și curent constant, riplu de 0,5 mV, afișaje LED, protecție la scurtcircuit și suprasarcină, ventilator cu termostat, 260 x 130 x 150 mm.
Limitarea de curent e motivul pentru care o sursă de laborator e mai sigură decât un alimentator obișnuit: dacă montajul are un scurtcircuit, sursa dă doar curentul setat și nimic nu arde. Fiind liniară, are zgomot foarte mic, bun pentru circuitele audio.
Pagina dă în altă parte 0-3 A, dar modelul 302D e de 2 A, cum scrie în specificațiile tehnice.
- Tensiune
- 0-30 V
- Curent
- 0-2 A
- Moduri
- CV, CC
- Riplu
- 0,5 mV
- Protecție
- scurtcircuit, suprasarcină
Plusuri
- Limitare de curent
- Zgomot mic
Minusuri
- Doar 2 A
FNIRSI DSO152, osciloscop digital portabil, 1 canal, 2,5 MS/s, 200 kHz, cu sondă, adaptor BNC și cleme crocodil
Osciloscop digital portabil FNIRSI DSO152, cu 1 canal, 2,5 milioane de măsurători pe secundă, lățime de bandă de 200 kHz, alimentare USB, cu sondă, adaptor BNC și cleme crocodil, 99 x 68,3 x 19,5 mm și 100 g.
Arată pe ecran forma semnalului, deci vezi un PWM de la Arduino, un semnal audio sau zgomotul de pe alimentare, lucruri pe care multimetrul nu le arată. La 100 g încape lângă multimetru în geantă.
Lățimea de bandă de 200 kHz îl limitează la semnale lente; comunicațiile rapide cer osciloscop de banc.
- Canale
- 1
- Măsurători
- 2,5 MS/s
- Bandă
- 200 kHz
- Alimentare
- USB
- Greutate
- 100 g
Plusuri
- Portabil
- Alimentare USB
Minusuri
- Doar semnale lente

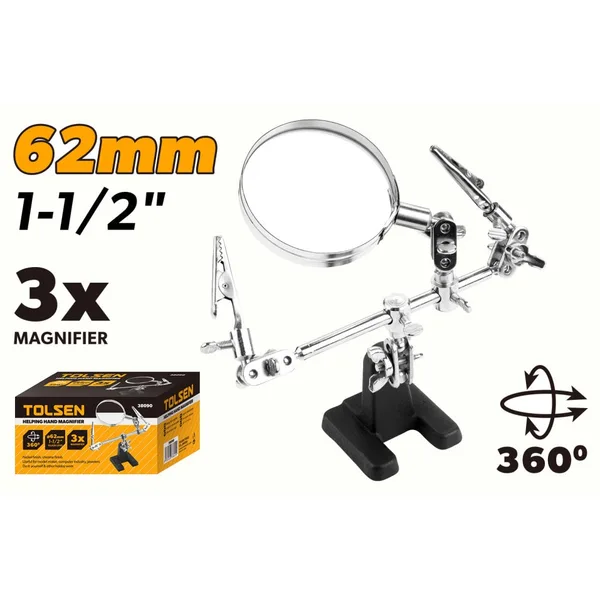

TOLSEN 38090, lupă de masă cu cleme crocodil reglabile (a treia mână), lentilă de sticlă de 62 mm, bază de oțel
Lupă de masă TOLSEN, numită și a treia mână, cu cleme crocodil reglabile, lentilă din sticlă de 62 mm, bază cu placă de oțel pentru stabilitate, 408 g.
Clemele țin placa sau firele în poziția de lipit, deci ai o mână pentru letcon și una pentru fludor, iar lentila mărește lipiturile mici. Baza de oțel nu se răstoarnă când tragi de un fir.
Nu are lumină proprie, deci se folosește sub o lampă.
- Lentilă
- sticlă, 62 mm
- Cleme
- crocodil, reglabile
- Bază
- placă de oțel
- Greutate
- 408 g
Plusuri
- A treia mână
- Bază stabilă
Minusuri
- Fără lumină

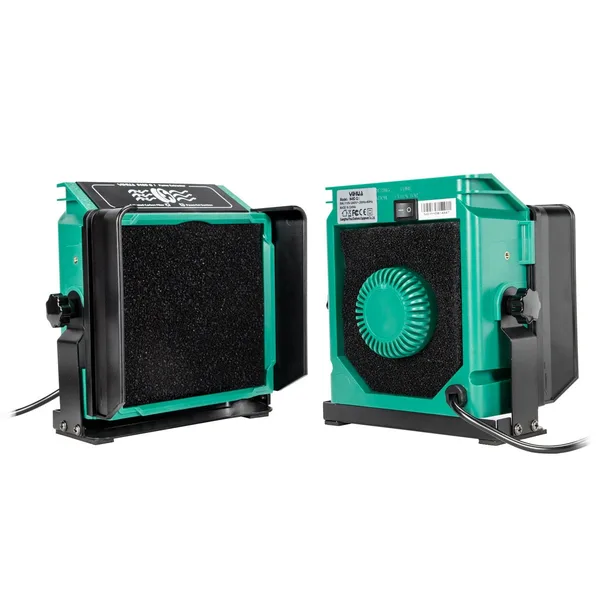

Yihua 948D QI, absorbant de fum pentru lipit, 5 W, filtre cu cărbune activ, unghi reglabil
Absorbant și extractor de fum pentru lipit Yihua 948D QI, de 5 W, 230 V, cu filtre din cărbune activ preinstalate și 3 filtre de rezervă, unghi de aspirație reglabil, 90 x 145 x 164 mm și 0,5 kg.
Fumul de la fluxul din fludor e iritant, iar absorbantul pus lângă lipitură îl trage prin filtrul de cărbune înainte să ajungă la față. Filtrele de rezervă incluse țin o vreme fără alte comenzi.
Filtrele se schimbă periodic, altfel absorbantul doar mută aerul.
- Putere
- 5 W
- Filtre
- cărbune activ, 3 filtre de rezervă
- Unghi
- reglabil
- Dimensiuni
- 90 x 145 x 164 mm
- Greutate
- 0,5 kg
Plusuri
- Filtre de rezervă
- Unghi reglabil
Minusuri
- Filtrele se schimbă
Kitul de electronică, pe scurt
| Produs | Rol | Caracteristica principală | Alimentare | Greutate |
|---|---|---|---|---|
| Kit Arduino SHIJOOE | învățat, proiecte | peste 165 de componente | USB | 0,58 kg |
| Breadboard MB-102 | montaj fără lipit | 830 de găuri | 6,5-12 V | nedeclarată |
| UNI-T UT131B | măsurat | 10 A, buzzer | 2 x AAA | nedeclarată |
| Vicalo 2 în 1 | lipit, dezlipit | 700 W | 220 V | 1,6 kg |
| Yihua PS-302D | alimentare | 0-30 V, 0-2 A | 220 V | nedeclarată |
| FNIRSI DSO152 | semnale | 200 kHz | USB | 100 g |
| TOLSEN 38090 | ținut piesele | 62 mm | nu e cazul | 408 g |
| Yihua 948D QI | fum | cărbune activ | 230 V | 0,5 kg |
Ce rezistență pui în serie cu un LED
Primul montaj din orice kit e un LED aprins, iar LED-ul are nevoie de o rezistență în serie, altfel se arde. Rezistența se calculează cu legea lui Ohm: tensiunea sursei minus căderea pe LED, împărțită la curent. Am calculat-o pentru un LED roșu obișnuit, cu aproximativ 2 V cădere și 20 mA, la tensiunile din kit.
| Sursă | Tensiune | Rezistență calculată | Valoare standard | Putere pe rezistență |
|---|---|---|---|---|
| Modul MB102 | 3,3 V | 65 Ω | 68 Ω | 0,03 W |
| Arduino sau MB102 | 5 V | 150 Ω | 150 Ω | 0,06 W |
| Baterie | 9 V | 350 Ω | 390 Ω | 0,13 W |
| Sursă Yihua | 12 V | 500 Ω | 560 Ω | 0,18 W |
Valoarea standard se alege întotdeauna în sus, nu în jos, ca LED-ul să primească puțin mai puțin curent decât maximul. La 12 V puterea disipată pe rezistență se apropie de 0,25 W, puterea rezistențelor obișnuite din kituri, deci acolo rezistența se încălzește. Sursa de laborator ajută aici: cu limita de curent pusă la 20 mA, nici o rezistență greșită nu arde LED-ul.
Cum faci primul montaj cu Arduino
- Instalezi Arduino IDE pe calculator și conectezi placa prin USB.
- Încarci exemplul Blink, care aprinde LED-ul de pe placă.
- Pui pe breadboard un LED și o rezistență de 150 Ω în serie.
- Legi capătul liber al rezistenței la un pin digital și catodul LED-ului la GND.
- Schimbi pinul în program și încarci din nou.
- Verifici cu multimetrul tensiunea pe LED și pe rezistență.
- Treci la un senzor din kit, citit pe monitorul serial.
Lipitul în siguranță
Vârful letconului are sute de grade, deci stă mereu în suport când nu e în mână. Se lucrează pe o suprafață care nu arde, în cameră aerisită, cu absorbantul de fum lângă lipitură și cu mâinile spălate după, fiindcă unele fludoare conțin plumb. Ochelarii de protecție apără de stropii de fludor care sar la tăiatul terminalelor. Pentru fiecare unealtă există articole separate despre stația de lipit, stația de lipit cu aer cald, multimetru, sursa de laborator și osciloscop.
Electronica pas cu pas
Electronica se învață cel mai bine prin proiecte mici, fiecare cu o idee nouă. Primul e un LED care clipește, apoi un buton care îl aprinde, un senzor de temperatură citit pe ecran, un motor comandat de un potențiometru. Fiecare proiect adaugă o componentă și un concept: intrări și ieșiri digitale, semnale analogice, comunicare între module. Kiturile de început sunt construite exact în ordinea asta, cu exemple de cod pentru fiecare pas.
Cunoștințele de bază, legea lui Ohm, ce face un rezistor, un condensator, un tranzistor, se învață mai ușor pe măsură ce le folosești decât din teorie. Multimetrul ajută aici: măsori tensiunea și curentul în montaj și vezi pe loc ce prezice calculul. Greșelile fac parte din învățare, iar breadboardul le face ușor de reparat.
Lipitul, o deprindere de exersat
Lipitura bună e lucioasă, în formă de con, și leagă bine terminalul de pad. Lipitura rece, mată și granulată, face contact prost și cauzează defecte care apar și dispar. Secretul e să încălzești deodată și padul, și terminalul, apoi să aduci fludorul pe ele, nu pe vârful letconului. Vârful se curăță des pe buretele umed sau pe sârma de alamă și se cositorește, ca să transmită bine căldura.
Exercițiul pe plăci de test cu găuri, înainte de primul montaj adevărat, scurtează mult drumul. Temperatura prea mare arde padurile și componentele, cea prea mică face lipituri reci. Fludorul cu flux în interior simplifică lipirea, iar fluxul în plus ajută la componentele mici și la reparații.
Comunitatea și proiectele open source
Unul dintre avantajele platformei Arduino e comunitatea uriașă: pentru aproape orice senzor sau modul există exemple de cod, scheme și explicații. Forumurile și proiectele publicate de alții sunt cel mai bun loc pentru început când un montaj nu merge. Multe orașe au și cluburi de electronică, unde pasionații lucrează împreună și împart scule.
Organizarea componentelor
Componentele electronice mici se pierd ușor și se confundă între ele, mai ales rezistențele, care se deosebesc doar prin codul de culori. Cutiile cu compartimente, etichetate cu valorile, scurtează mult căutarea, iar rezistențele se pot ține pe benzile lor, cu valoarea scrisă. Condensatoarele electrolitice au polaritate, marcată pe corp, iar montate invers se pot defecta.
Codul de culori al rezistențelor se învață repede cu exercițiu, dar multimetrul confirmă valoarea înainte de lipire, mai ales când culorile sunt greu de deosebit. Componentele sensibile la electricitatea statică, ca unele circuite integrate și tranzistoare, se țin în pungile lor antistatice până la montaj, iar o brățară antistatică legată la masă le protejează în timpul lucrului.
Un caiet de proiecte, cu schemele, codul și ce a mers sau nu, ajută la întoarcerea la un montaj după săptămâni și la învățarea din greșeli.
Kitul de electronică în meserii
Un electronist lucrează zilnic cu stația de lipit, multimetrul, sursa și osciloscopul. Un tehnician automatist programează automate și senzori, iar un electronist auto măsoară și repară circuitele mașinilor.
Ce verifici înainte să cumperi un kit de electronică
- Placa: UNO compatibilă cu Arduino IDE și numărul de componente.
- Breadboardul: numărul de găuri și alimentarea.
- Multimetrul: continuitate cu buzzer și curent de 10 A.
- Stația de lipit: temperatură reglabilă și vârfuri de schimb.
- Sursa: limitare de curent.
- Protecția: absorbant de fum și ochelari.
