Cea mai bună cameră termografică 2026, pentru instalații electrice, HVAC și clădiri

Cea mai bună cameră termografică pentru lucru tehnic are un senzor real de cel puțin 160 x 120 pixeli, ideal 256 x 192, o sensibilitate termică de 50 mK sau mai bună, un interval de temperatură potrivit cu ce verifici, emisivitate reglabilă și o carcasă care rezistă pe șantier. Pentru tablouri electrice contează rezoluția și distanța de lucru, pentru clădiri sensibilitatea, iar pentru intervenții rapide un modul de telefon e mai la îndemână decât o cameră separată. Am comparat opt camere termografice, de la module de 20 g pentru telefon la camere cu ecran și senzor de 320 x 240 pixeli.

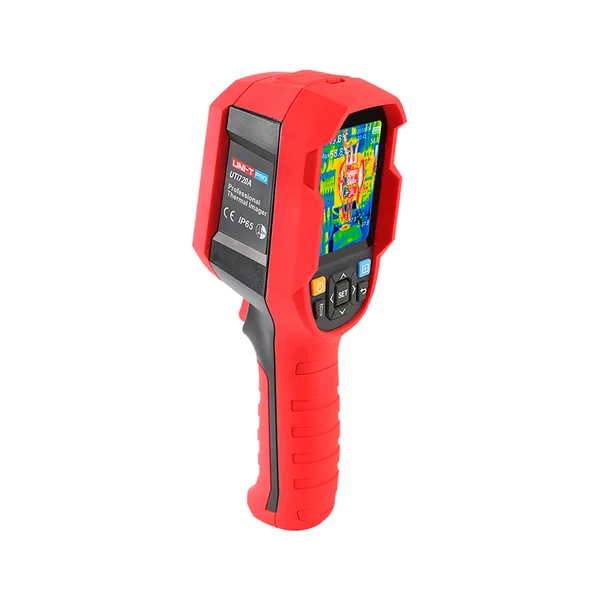

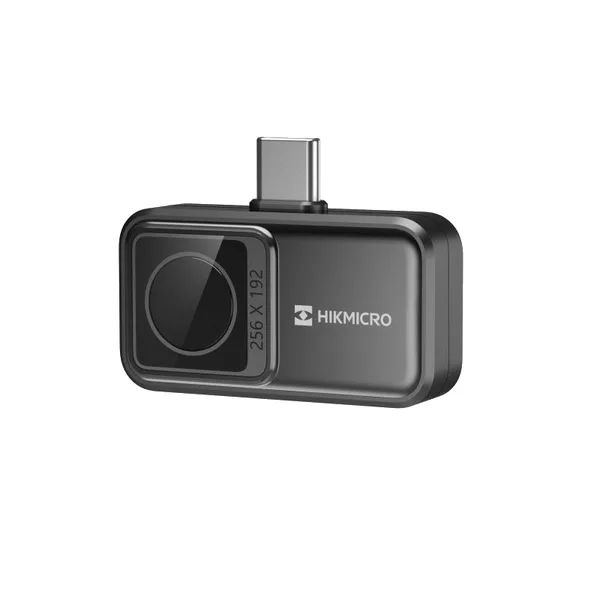

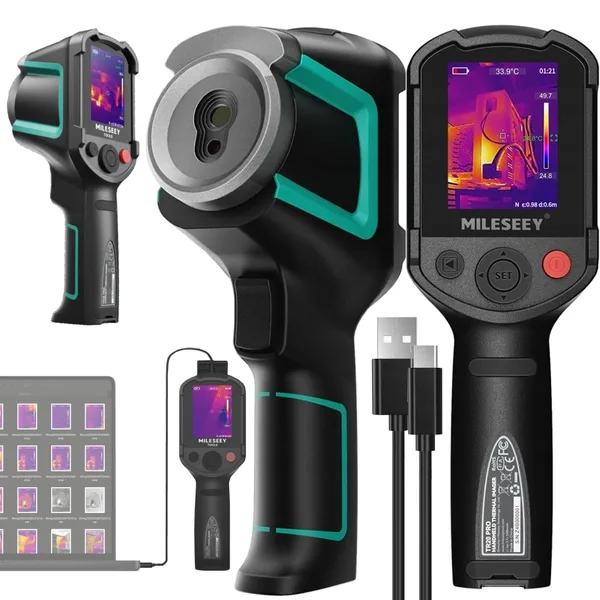

Pentru electricieni și instalatori, Uni-T UTi720A are senzor de 256 x 192 pixeli, interval de -20 până la 400 °C, precizie de ±2 °C sau ±2% și carcasă IP65. Pentru rezoluție mare, Mileseey TR20 Pro are senzor de 320 x 240 pixeli, cameră foto suprapusă, 50 Hz și interval până la 550 °C. Pe telefon, Hikmicro Mini2 V2 cântărește 20 g și are 256 x 192 pixeli cu 40 mK.

Cele 8 camere termografice comparate, pe rând

Cele 8 camere termografice, pe scurt

Câți pixeli are de fapt fiecare senzor

Rezoluția termică se scrie ca lățime și înălțime, iar diferențele par mici, dar numărul total de puncte măsurate crește repede. Am calculat câte puncte de temperatură măsoară fiecare senzor real și de câte ori mai multe decât cel mai mic.

Diferența dintre 96 x 96 și 256 x 192 e de peste cinci ori, nu de două ori și ceva, cum ar sugera cifrele scrise. Imaginile mărite software la 240 x 240 arată mai clar pe ecran, dar nu adaugă puncte măsurate: o bornă mică poate cădea între doi pixeli reali, iar camera o raportează mai rece decât e.

Cât de mare e un pixel la distanță

Cu câmpul vizual declarat, se poate calcula ce suprafață acoperă un singur pixel. Am făcut calculul pentru Hikmicro Mini2 V2, cu 50° pe 256 de pixeli, și pentru Mileseey TR20 Pro, cu 50° pe 320 de pixeli.

Un obiect trebuie să acopere câțiva pixeli, de obicei trei pe trei, ca temperatura lui să fie măsurată corect, nu amestecată cu fundalul. La 3 m, asta înseamnă vreo 3 cm cu Mini2 V2 și vreo 2,5 cm cu TR20 Pro. Pentru borne mici dintr-un tablou, te apropii la un metru, păstrând distanța de siguranță față de părțile sub tensiune.

Unde se folosește camera termografică

La instalațiile electrice, camera găsește conexiunile slăbite, siguranțele suprasolicitate și fazele dezechilibrate, care se încălzesc înainte să cedeze. La HVAC, arată circulația în calorifere și în încălzirea în pardoseală, scurgerile de aer la tubulatură și diferența dintre tur și retur. La clădiri, punțile termice, izolația lipsă, infiltrațiile de aer pe la ferestre și umezeala din pereți. La mecanică, rulmenții, curelele și motoarele care se încălzesc anormal. La instalațiile sanitare, țeava spartă din pardoseală sau din perete, după urma caldă sau rece de pe tencuială.

Emisivitatea și reflexiile

Ca la pirometru, camera presupune o emisivitate, de obicei 0,95, potrivită pentru suprafețe mate. Metalele lucioase, cuprul curat, aluminiul și inoxul par mult mai reci decât sunt și reflectă căldura obiectelor din jur, inclusiv a ta. De aceea, un tablou cu bare de cupru se citește pe izolație și pe bandă mată, iar un punct care pare cald pe tablă lucioasă se verifică din alt unghi: dacă „pata caldă” se mută cu tine, e reflexia ta. Geamurile se comportă ca o oglindă pentru infraroșu.

Inspecția termografică a unei clădiri

1. Alegi o zi rece, cu cel puțin 10 grade diferență între interior și exterior.
2. Încălzești casa normal cu câteva ore înainte și închizi ferestrele.
3. Nu faci inspecția în soare direct sau imediat după ploaie.
4. Fotografiezi pereții, colțurile, ferestrele și îmbinările dintre perete și tavan, din interior și din exterior.
5. Notezi temperaturile și pozițiile, iar imaginile termice le salvezi împreună cu cele foto.
6. Compari zone asemănătoare: o porțiune de perete mult mai rece decât restul arată izolație lipsă sau o punte termică.

Telefon sau cameră separată

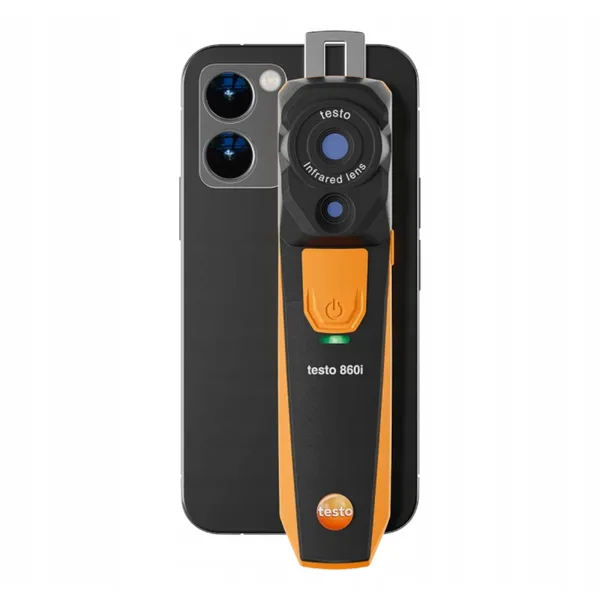

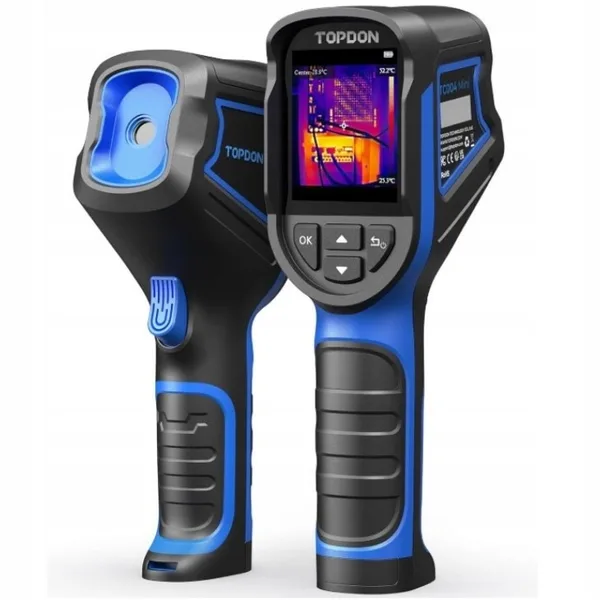

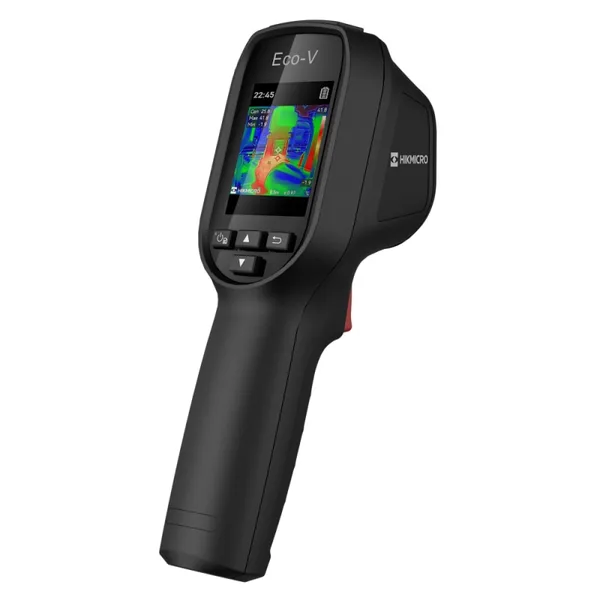

Modulele pentru telefon, ca Hikmicro Mini2 V2 și Testo 860i, au senzori de 256 x 192 pixeli la o fracțiune din greutatea unei camere și folosesc ecranul mare al telefonului. Rapoartele se trimit direct din aplicație, pe email. Dezavantajul e dependența de telefon: bateria lui, compatibilitatea portului și faptul că pe un șantier telefonul e cel mai vulnerabil lucru din buzunar. Camerele separate, ca Uni-T, Mileseey, Topdon și Hikmicro Eco-V, sunt gata de lucru dintr-un buton, rezistă mai bine la praf și la apă și pot fi date unui coleg fără să-ți dai telefonul.

Camera termografică și celelalte aparate

Camera găsește problema, iar alte aparate o confirmă. Un pirometru măsoară rapid un punct anume, un clește ampermetric arată dacă un circuit cald e și suprasolicitat, iar un umidometru confirmă că pata rece de pe perete e umezeală, nu doar izolație slabă.

Camerele termografice în meserii

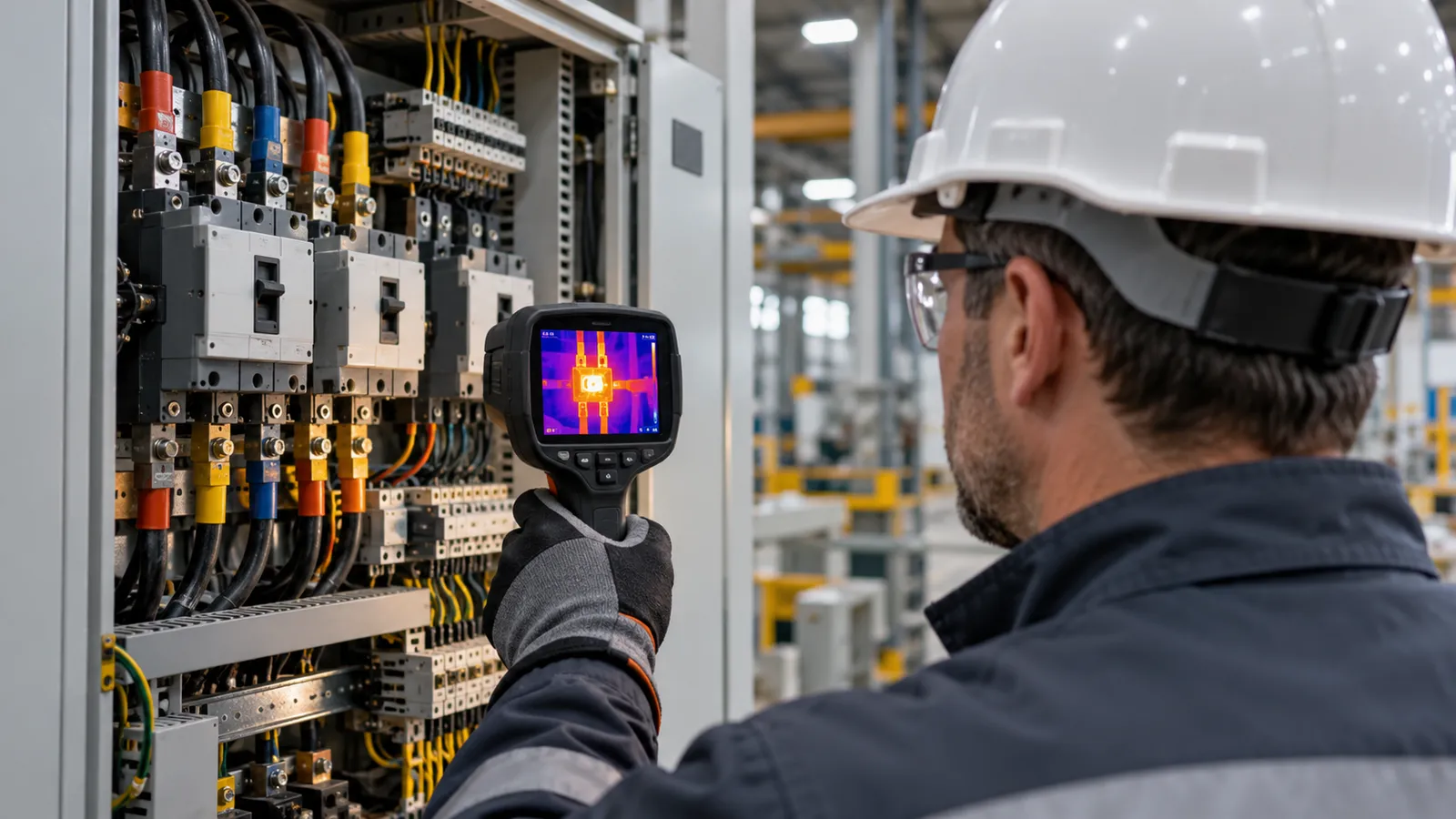

Un electrician industrial face ture regulate cu camera prin tablourile și motoarele fabricii, iar un tehnician HVAC verifică instalațiile de încălzire și climatizare. Un specialist în eficiență energetică folosește camera la auditul clădirilor, ca să arate unde se pierde căldura.

Ce verifici înainte să cumperi o cameră termografică

• Rezoluția reală a senzorului, nu cea mărită software.
• Sensibilitatea termică, NETD, de 50 mK sau mai mică.
• Intervalul de temperatură, după ce verifici.
• Câmpul vizual, după distanța de lucru.
• Emisivitatea reglabilă, pentru metale.
• Formatul: cameră separată sau modul de telefon.
• Protecția la praf și apă, IP54 sau IP65.
• Programul de rapoarte, dacă predai inspecții clienților.
