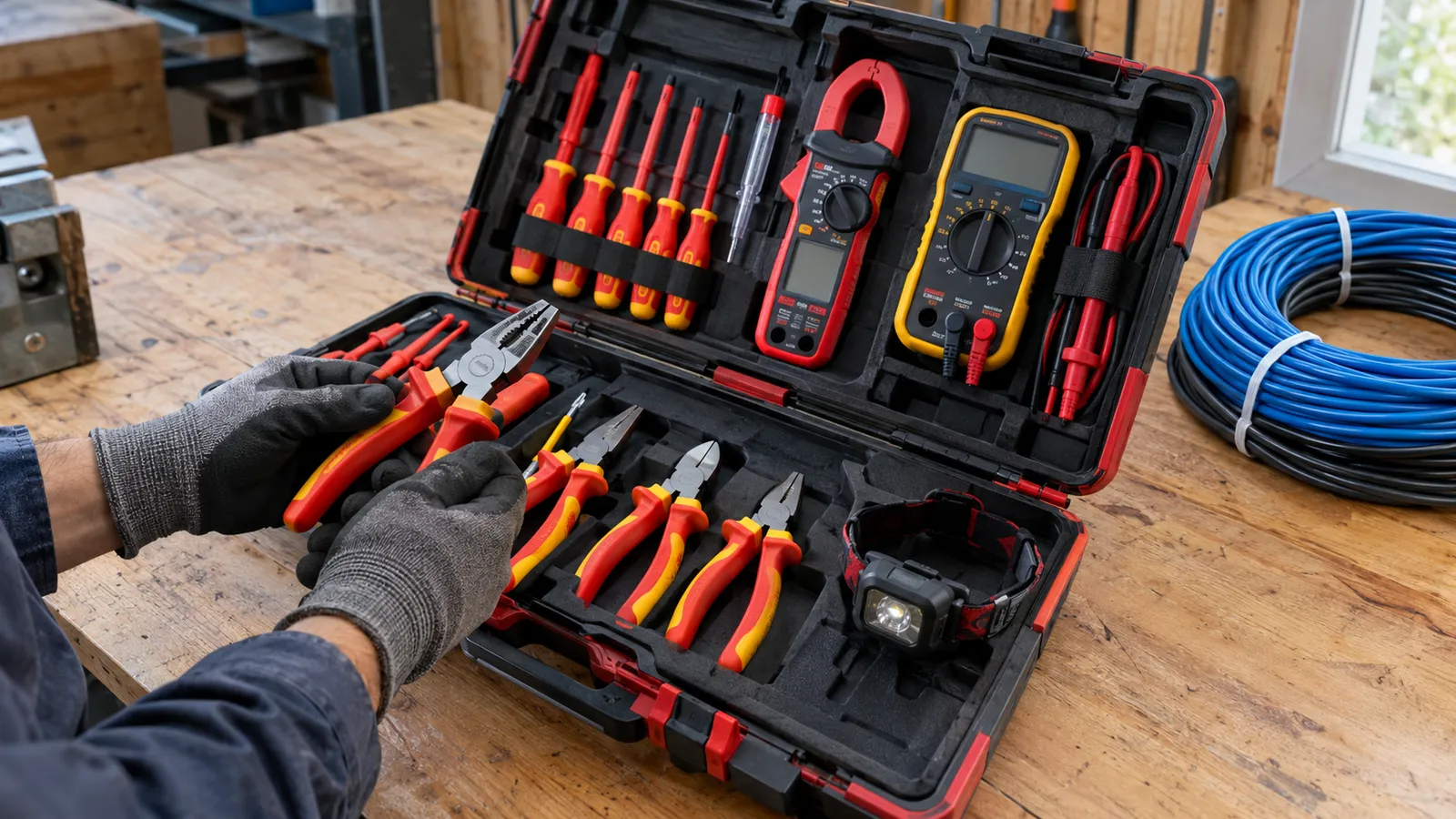

Trusa de scule pentru electrician, ce pui în ea și în ce o cari

O trusă de scule pentru electrician bună începe cu aparatele care te țin în siguranță, un detector de tensiune și un aparat de măsură, continuă cu clești și șurubelnițe izolate la 1000 V, adică marcate după standardul IEC 60900, și se termină cu ce îți ușurează munca: lumină pe cap, o geantă cu buzunare și o centură pentru sculele folosite des. Sculele electricianului nu se aleg după număr, ci după cât de sigur și de repede lucrezi cu ele în tablouri, doze și pe scară. Am pus laolaltă zece scule, de la detector la geantă, cu rolul fiecăreia.

Pentru siguranță, Wiha SB 255-13 detectează fără contact tensiunea de la 12 la 1000 V, în categoria CAT IV, are lanternă LED și se oprește singur după 4 minute. Pentru măsurători, Uni-T UT204R măsoară curent alternativ și continuu până la 600 A fără să tai circuitul, cu deschidere a cleștilor de 28 mm. Pentru lucru în tablou, cleștele combinat Wiha de 180 mm e izolat la 1000 V și are tăiș călit la vreo 64 HRC.

Cele 10 scule din trusa electricianului, pe rând

Trusa electricianului, pe scurt

Cât cântărește trusa pe care o cari

Electricianul își duce trusa pe scări, în poduri și pe schele. Am adunat greutățile declarate ale sculelor care o au, în ordinea în care intră de obicei în geantă.

O trusă zilnică completă, fără clește ampermetric și fără scule electrice, ajunge la aproape 2,3 kg. Cu cleștele ampermetric, o bormașină cu acumulator și o rolă de bandă izolatoare, trece ușor de 4-5 kg. De aceea, electricienii împart sculele în două: o geantă mică cu ce folosesc la fiecare intervenție, purtată la centură sau pe umăr, și o cutie mare cu sculele rare, lăsată în mașină. Contează și unde e greutatea: o geantă de 2 kg la brâu obosește mai puțin decât aceeași greutate ținută în mână pe o scară.

Regulile de aur înainte de orice lucru în instalație

Standardul european pentru exploatarea instalațiilor electrice, EN 50110, descrie cinci reguli pe care electricienii le învață din prima zi. Sculele din trusă servesc exact acestor reguli, iar izolația lor e o protecție în plus, nu un înlocuitor.

1. Deconectezi complet circuitul pe care lucrezi.
2. Asiguri împotriva reconectării: blochezi întrerupătorul și pui un afiș.
3. Verifici lipsa tensiunii pe toate fazele, cu un aparat verificat înainte pe o sursă cunoscută.
4. Legi la pământ și scurtcircuitezi, acolo unde e cazul, la instalațiile mari.
5. Îngrădești sau acoperi părțile vecine aflate sub tensiune.

Sculele izolate și marcajul lor

Sculele pentru electricieni izolate la 1000 V poartă simbolul cu dublu triunghi și mențiunea 1000 V, plus anul fabricației. Ele sunt testate individual la o tensiune mult mai mare decât cea de lucru. Izolația se verifică vizual înainte de folosire: o crăpătură, o ciupitură sau un mâner topit înseamnă că scula nu mai e sigură pentru lucru lângă tensiune și se scoate din trusă. Sculele izolate nu se folosesc ca ciocan sau pârghie, fiindcă izolația se crapă, iar cele două mâini rămân pe mânerele izolate, nu pe partea metalică.

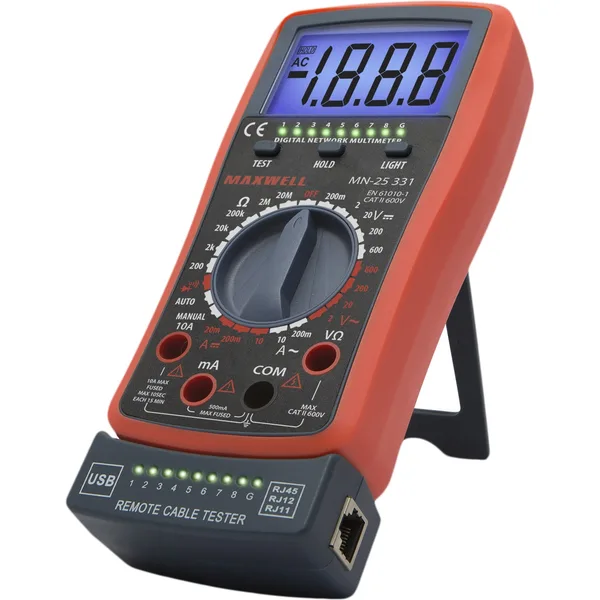

Aparatele de măsură și categoriile CAT

Categoria de măsurare, de la CAT II la CAT IV, arată unde poate fi folosit în siguranță un aparat. CAT II e pentru prize și aparate casnice, CAT III pentru tablourile și circuitele din clădire, iar CAT IV pentru originea instalației, contoare și branșamente, unde supratensiunile tranzitorii sunt cele mai mari. Un aparat folosit peste categoria lui poate exploda în mână la o supratensiune. Detectorul Wiha e CAT IV, iar cleștele Uni-T e CAT III la 300 V, deci pentru tabloul general al unei clădiri se alege un aparat cu categorie mai mare. Cablurile de test trebuie să aibă aceeași categorie ca aparatul.

Trusa pentru tablou și trusa pentru șantier

Electricianul de întreținere, care lucrează în tablouri existente, are nevoie mai ales de aparate de măsură bune, de clești și șurubelnițe izolate și de cleștele de ferule. Electricianul din construcții adaugă scule pentru trasee: o mașină de canelat pentru canale în pereți, un rotopercutor pentru doze, un detector de tensiune de contact pentru verificarea finală și un megohmetru pentru recepția instalației. Electricianul industrial trece la un clește ampermetric cu categorie mare și la o cameră termografică.

Cum îngrijești trusa

Aparatele de măsură se țin în husă sau în cutie, cu bateriile scoase dacă nu se folosesc mult timp, ca să nu curgă. Cleștii se șterg de praf și se ung din când în când la articulație cu o picătură de ulei, care nu ajunge pe mânerele izolate. Tăișurile se protejează: un clește folosit la tăiat sârmă de oțel peste limita lui se ciobește și nu mai taie curat cuprul. Șurubelnițele cu vârful rotunjit se înlocuiesc, fiindcă alunecă din șurub și pot sări pe o bornă vecină.

Sculele izolate și marcajul de 1000 V

Sculele cu mâner izolat pentru lucrul sub tensiune poartă de obicei marcajul cu dublu triunghi și mențiunea de 1000 V, adică au fost testate pentru lucrul în apropierea pieselor aflate sub tensiune. Un mâner doar cauciucat pentru confort nu înseamnă izolare. Înainte de fiecare folosire, mânerele se verifică de fisuri și tăieturi, iar o sculă cu izolația crăpată se scoate din trusă, oricât de bună ar fi în rest.

Sculele electricianului în meserii

Un electrician constructor folosește trusa la montajul instalațiilor noi, iar un electrician de întreținere la intervenții în clădiri locuite. Un electrician industrial și un electrician de mentenanță adaugă aparatele de măsură pentru motoare și tablouri de putere.

Ce verifici înainte să cumperi scule pentru electrician

• Marcajul de izolație: dublu triunghi și 1000 V, după IEC 60900.
• Categoria aparatelor de măsură: CAT III sau CAT IV pentru tablouri.
• Detectorul de tensiune și un aparat de contact pentru confirmare.

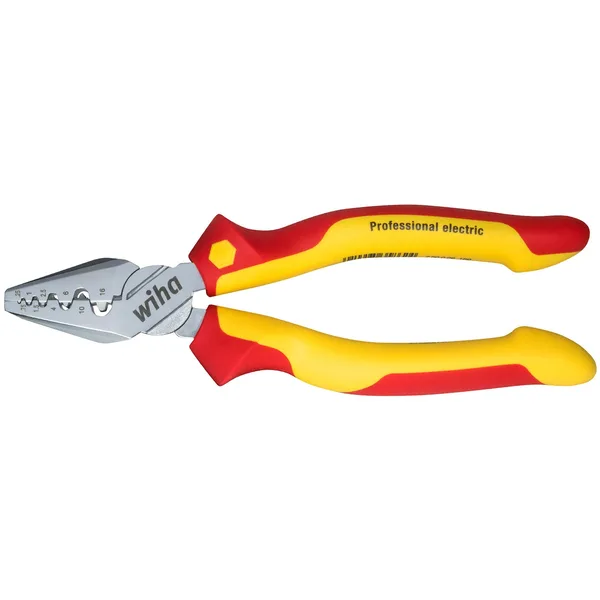

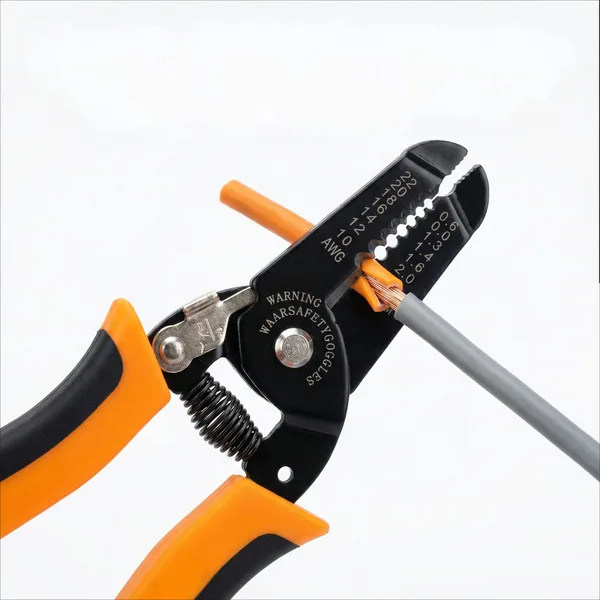

• Cleștii: combinat, de dezizolat, de sertizat.
• Șurubelnițele, drepte și în cruce, izolate.
• Lumina, cu mâinile libere.

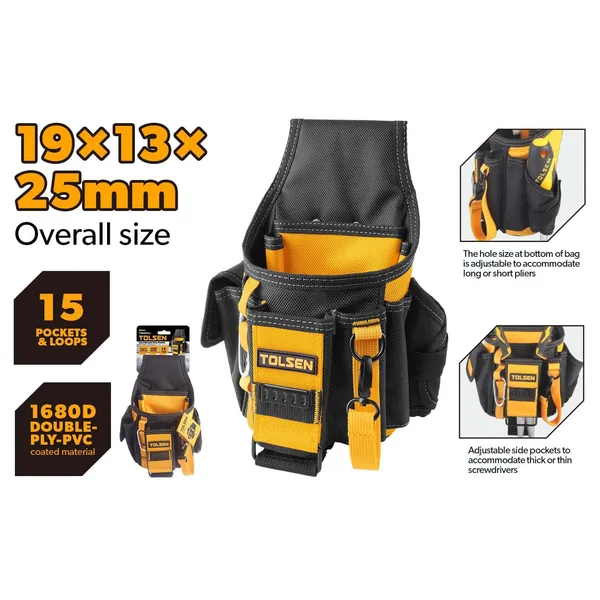

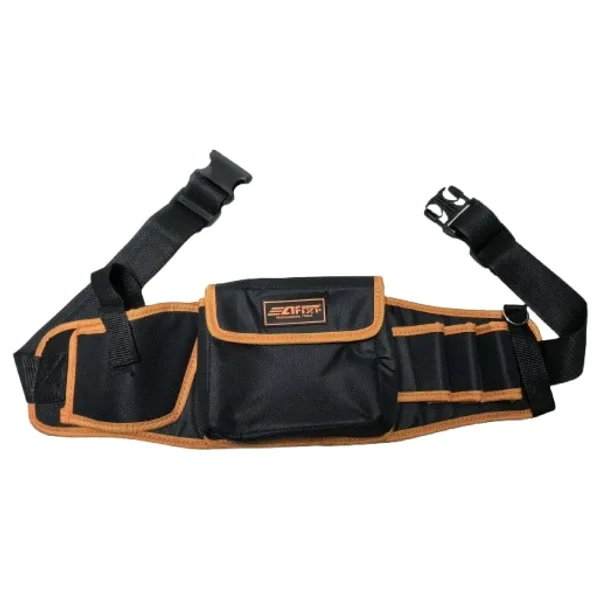

• Geanta sau centura, după cât lucrezi pe scară.
