Cel mai bun megohmetru pentru lucru electric are tensiuni de test potrivite cu instalațiile pe care le verifici, de obicei 250, 500 și 1000 V, un domeniu de măsurare de cel puțin câțiva gigaohmi, descărcare automată a circuitului după test, funcții de timp pentru indexul de polarizare și o carcasă cu cabluri de test de calitate. Pentru instalații în clădiri ajunge 1000 V, pentru motoare mari și cabluri de medie tensiune e nevoie de 2500 V sau mai mult. Am comparat șase aparate, cinci megohmetre și un tester de rezistență a prizei de pământ, care completează măsurătorile.
Pentru electricieni, Uni-T UT501B testează la 250, 500 și 1000 V, măsoară de la 500 kΩ la 1000 GΩ, calculează indexul de polarizare, măsoară și tensiunea alternativă până la 750 V și cântărește 0,7 kg cu baterii. Pentru motoare și cabluri groase, Uni-T UT512 testează la 500, 1000, 1500 și 2500 V, cu temporizator de vreo 15 minute. Pentru verificări la instalații, Uni-T UT526 adaugă testul de dispozitive de curent rezidual.
Cele 6 aparate comparate, pe rând

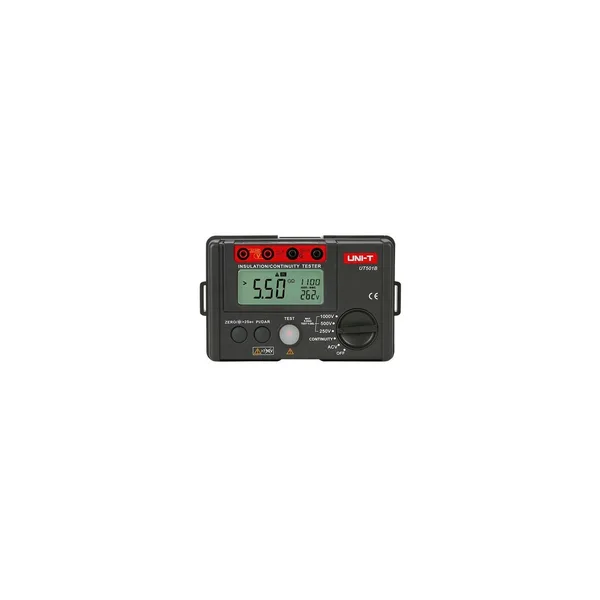

Uni-T UT501B, megohmetru digital, 250/500/1000 V, 500 kΩ-1000 GΩ, index de polarizare
Megohmetru digital Uni-T UT501B, cu tensiuni de test de 250, 500 și 1000 V, rezistență de izolație de la 500 kΩ la 1000 GΩ, măsurarea rezistențelor mici și a tensiunii alternative până la 750 V, index de polarizare, scalare automată, citire maximă de 1999, afișaj iluminat, 6 baterii AA, dimensiuni de 150 x 100 x 71 mm și 0,7 kg cu baterii.
Domeniul de până la 1000 GΩ și indexul de polarizare îl fac util și la diagnosticarea motoarelor, nu doar la verificarea simplă a cablurilor, iar cele trei tensiuni acoperă instalațiile de joasă tensiune obișnuite.
Se oprește la 1000 V, deci nu e pentru medie tensiune.
- Tensiuni de test
- 250, 500, 1000 V
- Domeniu
- 500 kΩ-1000 GΩ
- Funcții
- index de polarizare, tensiune AC
- Alimentare
- 6 x AA
- Greutate
- 0,7 kg
Plusuri
- Până la 1000 GΩ
- Index de polarizare
Minusuri
- Maximum 1000 V

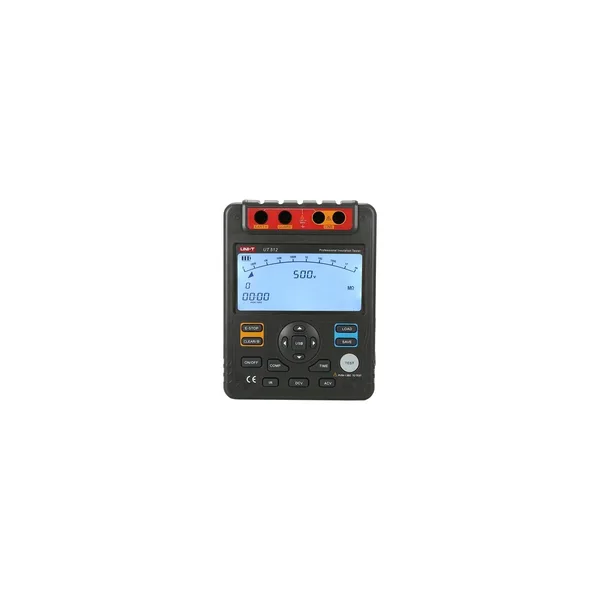

Uni-T UT512, megohmetru 500/1000/1500/2500 V, 1 MΩ-10 GΩ, temporizator, afișaj 9999
Megohmetru Uni-T UT512, cu tensiuni de test de 500, 1000, 1500 și 2500 V, rezistență de izolație de la 1 MΩ la 10 GΩ, tensiune continuă și alternativă până la 600 V, temporizator de vreo 15 minute, afișare maximă de 9999, ecran LCD de 123 x 58 mm, 8 baterii R14, 202 x 155 x 94 mm și 1,8 kg.
Tensiunea de 2500 V testează izolația motoarelor mari, a generatoarelor și a cablurilor de putere la un nivel la care defectele ascunse ies la iveală, iar temporizatorul lasă măsurătorile de 10 minute pentru indexul de polarizare.
Domeniul se oprește la 10 GΩ, iar la 1,8 kg e cel mai greu.
- Tensiuni de test
- 500, 1000, 1500, 2500 V
- Domeniu
- 1 MΩ-10 GΩ
- Temporizator
- vreo 15 minute
- Alimentare
- 8 x R14
- Greutate
- 1,8 kg
Plusuri
- Până la 2500 V
- Temporizator
Minusuri
- 1,8 kg

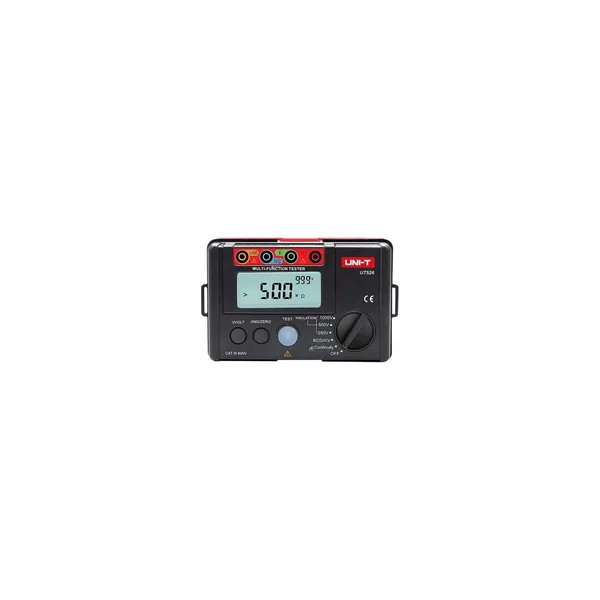

Uni-T UT526, tester multifuncțional de instalații, rezistență de izolație 1000 V, test RCD, tensiune AC/DC
Aparat multifuncțional Uni-T UT526, pentru măsurarea rezistenței de izolație la până la 1000 V, testarea dispozitivelor de curent rezidual și măsurarea tensiunii alternative și continue, cu precizie și stabilitate mari.
La recepția unei instalații electrice într-o locuință se verifică și izolația circuitelor, și declanșarea protecțiilor diferențiale, iar UT526 le face pe amândouă cu același aparat.
Domeniul exact de izolație nu apare în specificațiile colectate.
- Izolație
- până la 1000 V
- RCD
- da
- Tensiune
- AC și DC
- Tip
- tester de instalații
Plusuri
- Test RCD
- Multifuncțional
Minusuri
- Domeniu nedeclarat

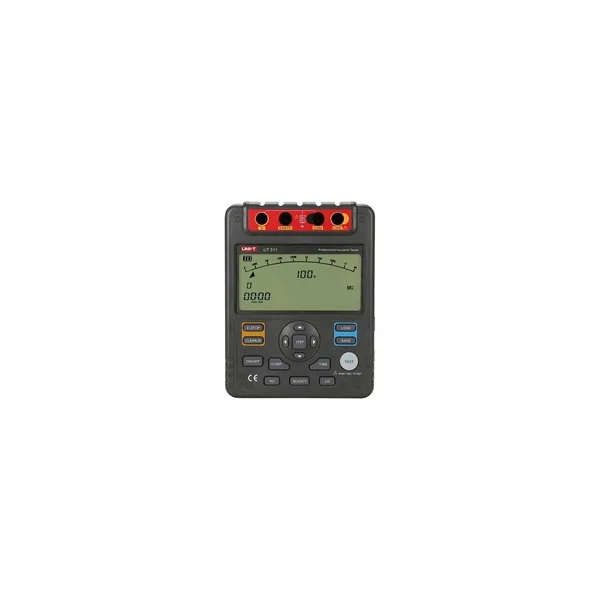

Uni-T UT511, megohmetru 100/250/500/1000 V, 100 kΩ-10 GΩ, precizie ±(3%+5)
Megohmetru Uni-T UT511, cu tensiuni de test de 100, 250, 500 și 1000 V, rezistență de izolație de la 100 kΩ la 10 GΩ, cu precizie de ±(3% + 5), tensiune continuă până la 1000 V și alternativă până la 750 V, scalare automată, mod de economisire, indicator de baterie descărcată, iluminare și ecran de 123 x 58 mm.
Tensiunea de 100 V îl face potrivit și pentru circuite de comandă și echipamente sensibile, unde 500 V ar putea fi prea mult, iar precizia e declarată clar.
Domeniul se oprește la 10 GΩ.
- Tensiuni de test
- 100, 250, 500, 1000 V
- Domeniu
- 100 kΩ-10 GΩ
- Precizie
- ±(3% + 5)
- Ecran
- 123 x 58 mm
Plusuri
- Test la 100 V
- Precizie declarată
Minusuri
- Până la 10 GΩ

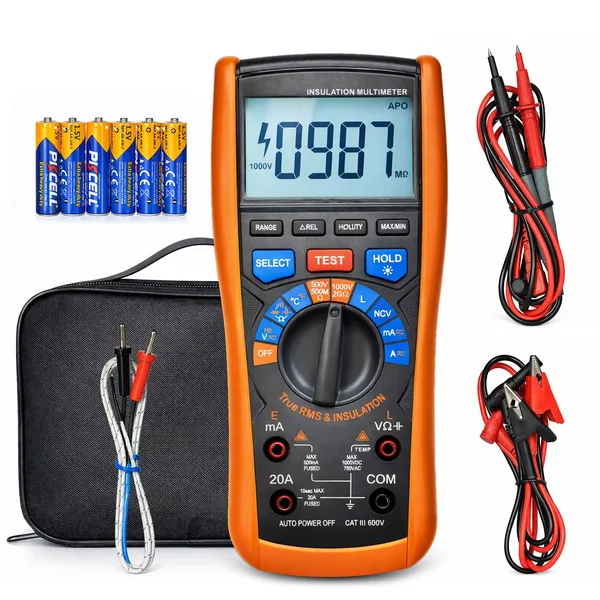

Corenia QRE-5164778, tester de izolație și multimetru True RMS, 500/1000 V, până la 2000 MΩ, 1000 V AC/DC
Tester de izolație Corenia QRE-5164778, cu teste la 500 sau 1000 V, domeniu de până la 2000 MΩ și precizie de ±4%, plus multimetru complet True RMS, cu tensiune continuă și alternativă până la 1000 V și 750 V și curent până la 20 A.
Un singur aparat în trusă face și verificarea izolației la motoare și cabluri, și măsurătorile obișnuite de tensiune și curent, ceea ce înseamnă un aparat mai puțin la intervenții.
Domeniul de 2000 MΩ e mic pentru diagnosticarea fină a izolațiilor foarte bune.
- Tensiuni de test
- 500, 1000 V
- Domeniu
- până la 2000 MΩ
- Precizie
- ±4%
- Multimetru
- True RMS, 20 A
Plusuri
- Multimetru inclus
- True RMS
Minusuri
- Până la 2 GΩ

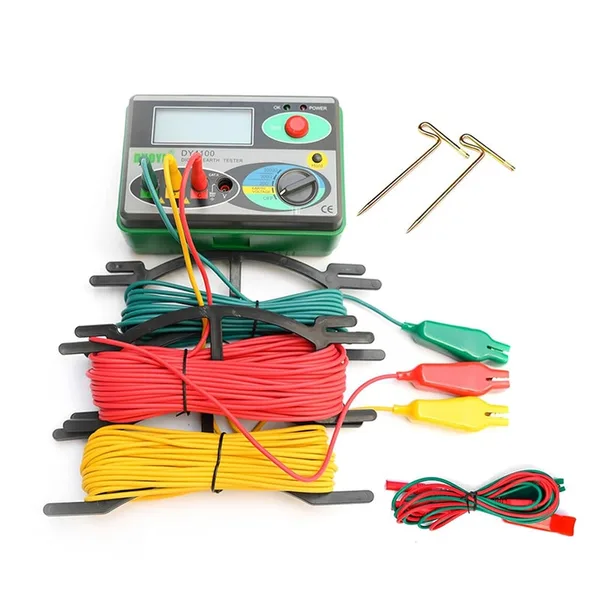

Tester digital de rezistență a prizei de pământ, cu cabluri de test colorate și țăruși
Tester digital de rezistență a pământului, cu afișaj LCD, cabluri de test colorate și țăruși de împământare incluși, autotestare, protecție la suprasarcină și carcasă cu loc pentru cabluri.
Rezistența prizei de pământ e a doua măsurătoare de bază la o instalație, după izolație, iar țărușii incluși lasă măsurarea prin metoda clasică, cu electrozi auxiliari înfipți în sol.
Domeniile și precizia nu apar în specificațiile colectate.
- Măsoară
- rezistența prizei de pământ
- Accesorii
- cabluri, țăruși
- Funcții
- autotestare, protecție
Plusuri
- Țăruși incluși
- Compact
Minusuri
- Specificații puține
Cele 6 aparate, pe scurt
| Aparat | Tensiuni de test | Domeniu de izolație | În plus | Greutate |
|---|---|---|---|---|
| Uni-T UT501B | 250, 500, 1000 V | 500 kΩ-1000 GΩ | index de polarizare | 0,7 kg |
| Uni-T UT512 | 500-2500 V | 1 MΩ-10 GΩ | temporizator | 1,8 kg |
| Uni-T UT526 | până la 1000 V | nedeclarat | test RCD | nedeclarată |
| Uni-T UT511 | 100-1000 V | 100 kΩ-10 GΩ | test la 100 V | nedeclarată |
| Corenia QRE-5164778 | 500, 1000 V | până la 2000 MΩ | multimetru | nedeclarată |
| Tester priză de pământ | nu e cazul | nu e cazul | țăruși | nedeclarată |
Ce curent trece de fapt prin izolație
Megohmetrul nu „vede” rezistența, ci măsoară un curent foarte mic și împarte tensiunea la el. Am calculat curentul care trece prin izolație la diferite valori de rezistență, la tensiunile de test obișnuite, ca să se vadă ce fel de curenți măsoară aparatul.
| Rezistența izolației | La 250 V | La 500 V | La 1000 V | La 2500 V |
|---|---|---|---|---|
| 0,5 MΩ | 500 µA | 1 mA | 2 mA | 5 mA |
| 1 MΩ | 250 µA | 500 µA | 1 mA | 2,5 mA |
| 100 MΩ | 2,5 µA | 5 µA | 10 µA | 25 µA |
| 1 GΩ | 0,25 µA | 0,5 µA | 1 µA | 2,5 µA |
| 100 GΩ | 2,5 nA | 5 nA | 10 nA | 25 nA |
La o izolație bună, de sute de megaohmi sau gigaohmi, curentul ajunge la microamperi sau nanoamperi, de milioane de ori mai mic decât curentul unui bec. De aceea megohmetrele cu domenii mari, ca UT501B, cer o construcție atentă și cabluri de test curate: umezeala sau murdăria de pe cabluri și de pe borne lasă să treacă un curent comparabil cu cel prin izolație și falsifică citirea. Tabelul arată și de ce valorile minime cerute pentru instalațiile de joasă tensiune sunt de ordinul unui megaohm: sub ele, curentul de scurgere devine măsurabil chiar și în funcționare normală.
Valorile minime pentru instalațiile de joasă tensiune
Standardul european pentru instalațiile electrice de joasă tensiune dă valori minime ale rezistenței de izolație după tensiunea circuitului. Pentru circuitele de foarte joasă tensiune, testate la 250 V, minimul e de 0,5 MΩ. Pentru circuitele de până la 500 V, cum sunt cele de 230 și 400 V din locuințe și ateliere, testate la 500 V, minimul e de 1 MΩ. Pentru circuitele de peste 500 V, testate la 1000 V, tot 1 MΩ. În practică, o instalație nouă și uscată dă valori de sute de megaohmi, iar o valoare apropiată de minim e un semn de verificat, nu un rezultat bun.
Cum măsori rezistența de izolație
- Scoți circuitul de sub tensiune, îl separi, îl asiguri împotriva repunerii și verifici lipsa tensiunii.
- Deconectezi sau scoți din circuit aparatele electronice, prizele cu protecție la supratensiune și consumatorii.
- Legi un cablu de test la conductor și celălalt la pământ sau la alt conductor.
- Alegi tensiunea de test potrivită și pornești testul, ținând butonul sau folosind funcția de blocare.
- Citești valoarea după un minut, ca să se stabilizeze, sau după 10 minute pentru indexul de polarizare.
- Lași aparatul să descarce circuitul înainte să atingi cablurile.
- Notezi valorile, circuitul și tensiunea de test, pentru comparații ulterioare.
Siguranța la lucrul cu megohmetrul
Megohmetrul generează el însuși tensiuni periculoase. În timpul testului, conductorul măsurat e la sute sau mii de volți, iar un cablu lung sau un motor mare se încarcă precum un condensator și păstrează tensiunea și după oprire. De aceea, nu atingi conductoarele în timpul testului și aștepți descărcarea după, pe care aparatele bune o fac automat. Nimeni altcineva nu lucrează pe circuit în timpul măsurătorii, iar celălalt capăt al cablului e păzit sau semnalizat. Mănușile izolante și detectorul de tensiune pentru verificarea lipsei tensiunii înainte de măsurătoare fac parte din procedură.
Indexul de polarizare la motoare
La motoarele electrice, o singură citire nu spune totul, fiindcă rezistența de izolație depinde de temperatură și umiditate. Indexul de polarizare compară citirea de la 10 minute cu cea de la 1 minut. La o înfășurare curată și uscată, rezistența continuă să crească în timpul testului și raportul e de cel puțin 2. Un raport aproape de 1 arată o înfășurare umedă sau murdară, care trebuie uscată sau curățată înainte de punerea în funcțiune. Măsurătorile repetate la aceleași intervale, în aceleași condiții, arată îmbătrânirea izolației în timp, înainte de o defecțiune.
Megohmetrul și celelalte aparate ale electricianului
Megohmetrul verifică izolația, iar alte aparate verifică restul instalației. Un clește ampermetric măsoară curenții de lucru, o cameră termografică găsește conexiunile care se încălzesc, iar testerul de priză de pământ verifică legătura la pământ de care depinde protecția oamenilor.
Cablurile de test și precizia
La valori de gigaohmi, cablurile de test fac parte din măsurătoare. Izolația lor, murdăria de pe cleștii crocodil și umezeala pot lăsa să treacă un curent comparabil cu cel prin izolația măsurată. Cablurile se țin curate și uscate, nu se înfășoară strâns, iar periodic se face un test în gol, cu cablurile depărtate, care trebuie să arate valoarea maximă a aparatului.
Măsurătorile periodice în fabrici
În fabrici, rezistența de izolație a motoarelor importante se măsoară la intervale fixe, de exemplu la fiecare revizie, și se notează într-un registru. O scădere treptată de la o măsurătoare la alta e mai importantă decât valoarea absolută și dă timp pentru planificarea unei reparații, înainte ca motorul să cedeze în producție.
Megohmetrele în meserii
Un electrician industrial măsoară periodic izolația motoarelor, a cablurilor și a tablourilor. Un electrician constructor verifică izolația circuitelor la recepția unei instalații noi, iar un electromecanic testează înfășurările motoarelor după reparații și rebobinări.
Ce verifici înainte să cumperi un megohmetru
- Tensiunile de test, după instalațiile pe care le verifici.
- Domeniul de măsurare, în gigaohmi.
- Indexul de polarizare sau un temporizator.
- Descărcarea automată după test.
- Funcțiile în plus: tensiune, RCD, multimetru.
- Cablurile de test și cleștii, de calitate.
- Alimentarea și greutatea, pentru lucru pe teren.
