Cel mai bun aparat de tăiat cu plasma pentru un atelier de lăcătușerie are tehnologie invertor IGBT, curent reglabil continuu, cel puțin 40 A pentru tablă de până la 10-12 mm, protecție la supraîncălzire, regulator de presiune cu manometru și o torță cu consumabile ușor de găsit. Contează și aerul: aparatul are nevoie de un compresor care dă debitul cerut, uscat și fără ulei, sau de un compresor integrat. Am comparat șapte aparate, de la modele monofazate de 40 A la un aparat trifazat de 60 A, și am scos două care declarau curenți sau grosimi pe care restul specificațiilor nu le susțineau.
Pentru atelier și lucru pe teren, Lincoln Electric Tomahawk 45 are 45 A, ecran TFT de 2,8 inch, amorsare prin contact fără înaltă frecvență, reamorsare rapidă pe tablă perforată și reglaj al aerului din panou. Pentru tablă groasă, Jasic CUT 60 e trifazat, de 60 A, și taie până la 20 mm. Pentru tăieri ocazionale, Parkside PPS 40 are 15-40 A și 12 mm.
Cele 7 aparate de tăiat cu plasma comparate, pe rând

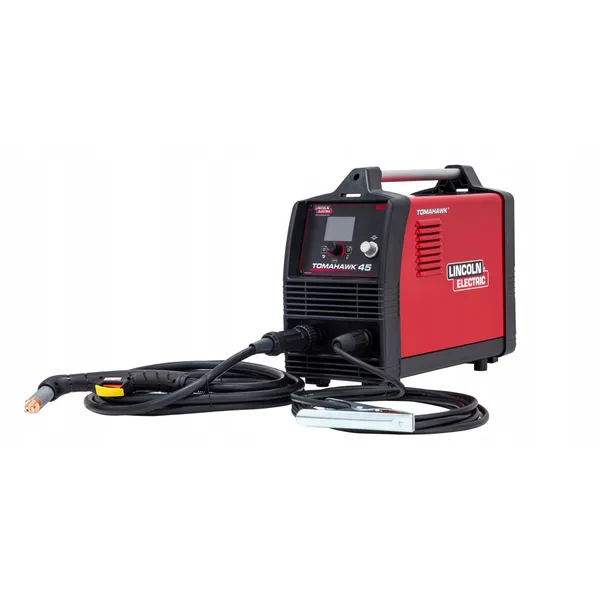

Lincoln Electric Tomahawk 45, 45 A, 230 V, ecran TFT, amorsare prin contact
Aparat de tăiat cu plasma Lincoln Electric Tomahawk 45, portabil, la 230 V, de 45 A, cu ecran TFT de 2,8 inch, reglaj continuu al parametrilor, amorsare prin contact fără înaltă frecvență, reamorsare rapidă și reglaj al debitului de aer din panoul frontal. Măsoară 385 x 215 x 480 mm.
Reamorsarea rapidă taie fără întreruperi plasă sudată și tablă expandată, unde arcul se stinge la fiecare gol. Fără înaltă frecvență, nu deranjează calculatoarele, automatele sau mașinile CNC din jur.
Grosimea maximă de tăiere nu apare în specificații.
- Curent
- 45 A
- Alimentare
- 230 V
- Ecran
- TFT, 2,8 inch
- Amorsare
- prin contact
- Dimensiuni
- 385 x 215 x 480 mm
Plusuri
- Fără înaltă frecvență
- Reamorsare rapidă
Minusuri
- Grosime nedeclarată

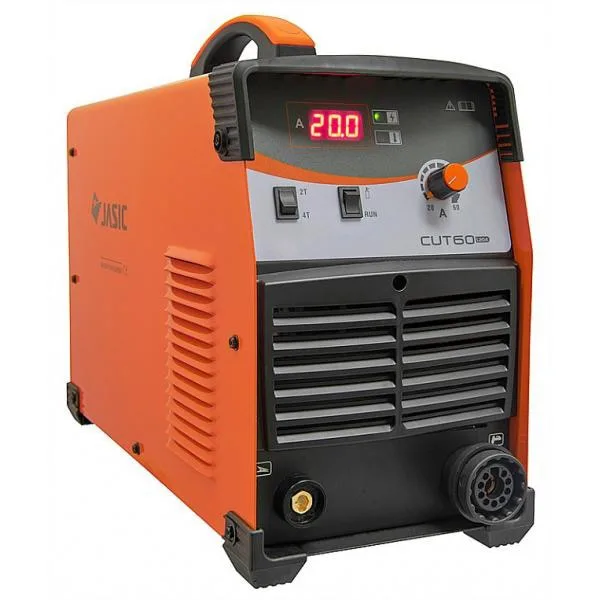

Jasic CUT 60, 400 V trifazat, 60 A, tăiere de 20 mm, IGBT, IP22S
Aparat de tăiat cu plasma Jasic CUT 60, la 400 V trifazat, de 60 A, cu tehnologie invertor IGBT, control prin microprocesor, amorsare cu înaltă frecvență, capacitate de tăiere de 20 mm, putere absorbită de 7,9 kVA, tensiune în gol de 290 V și clasă de protecție IP22S. Cântărește 14,5 kg.
Alimentarea trifazată împarte consumul pe trei faze, deci aparatul merge din priza trifazată a atelierului fără să sară siguranța, iar 60 A taie repede tablă de 10-15 mm.
Cere priză de 400 V; nu merge într-un garaj cu monofazic.
- Curent
- 60 A
- Alimentare
- 400 V trifazat
- Tăiere
- 20 mm
- Putere
- 7,9 kVA
- Greutate
- 14,5 kg
Plusuri
- 20 mm
- Trifazat
Minusuri
- Cere 400 V
Parkside PPS 40, 15-40 A, tăiere de 12 mm, amorsare fără contact, 3 accesorii de torță
Aparat de tăiat cu plasma Parkside PPS 40, cu curent de tăiere reglabil continuu de 15-40 A, jet de plasmă controlat electronic, amorsare fără contact, trei accesorii de torță interschimbabile și tăiere de până la 12 mm în tablă de oțel, inox, aluminiu, cupru și fier.
Tăietura iese curată, fără să fie nevoie de șlefuirea muchiei, ceea ce economisește timp la confecții mici de garaj și la reparații.
E un aparat pentru folosire ocazională, nu pentru tăiat ore întregi în producție.
- Curent
- 15-40 A
- Tăiere
- 12 mm
- Amorsare
- fără contact
- Accesorii
- 3 pentru torță
Plusuri
- Reglaj continuu
- Tăietură curată
Minusuri
- Uz ocazional

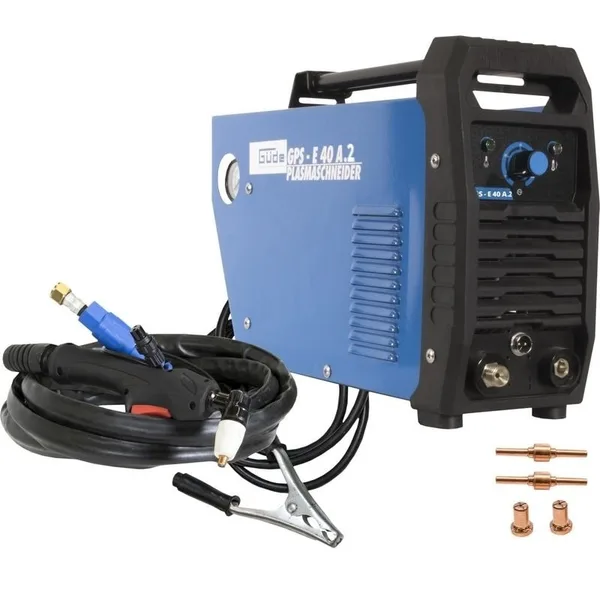

Güde GPS 40 A.2, 15-40 A, tăiere de 12 mm, regulator cu manometru, torță de 2,5 m
Aparat de tăiat cu plasma Güde GPS 40 A.2, la 230 V, cu curent de 15-40 A, amorsare cu înaltă frecvență, tăiere de până la 12 mm în oțel, aluminiu, cupru, alamă și inox, torță de 2,5 m, cablu de împământare și regulator de presiune cu manometru. Puterea absorbită e de 5,79 kVA.
E compatibil cu pantograful Güde 20068, vândut separat, cu care se decupează după șablon cercuri și forme repetate, cum sunt flanșele și plăcile de bază.
Cere un compresor cu cel puțin 150 de litri pe minut de aer refulat.
- Curent
- 15-40 A
- Tăiere
- 12 mm
- Aer
- minim 150 l/min
- Torță
- 2,5 m
- Putere
- 5,79 kVA
Plusuri
- Pantograf compatibil
- Manometru
Minusuri
- Compresor necesar

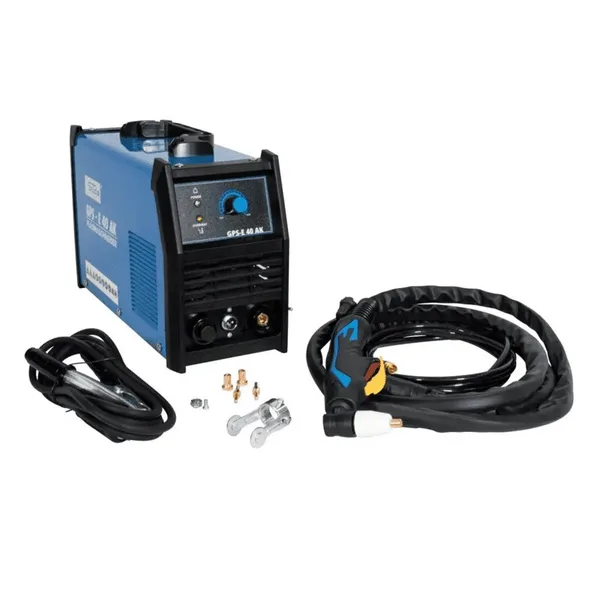

Güde GPS-E 40 AK, 15-40 A, tăiere de 12 mm, suport cu rotițe, torță de 2,5 m
Aparat de tăiat cu plasma Güde GPS-E 40 AK, la 230 V, cu amorsare cu înaltă frecvență, curent reglabil de la 15 la 40 A, tăiere de până la 12 mm în tablă și oțel, aluminiu, cupru, alamă și inox și rază de acțiune de 2,5 m.
Rotițele de pe torță țin distanța constantă față de tablă la tăieri lungi și drepte, iar pantograful Güde 20068 se poate folosi și aici.
Curentul maxim apare în specificații și ca 50 A, și ca 40 A.
- Curent
- 15-40 A
- Tăiere
- 12 mm
- Torță
- cu rotițe
- Rază
- 2,5 m
Plusuri
- Suport cu rotițe
Minusuri
- Date contradictorii

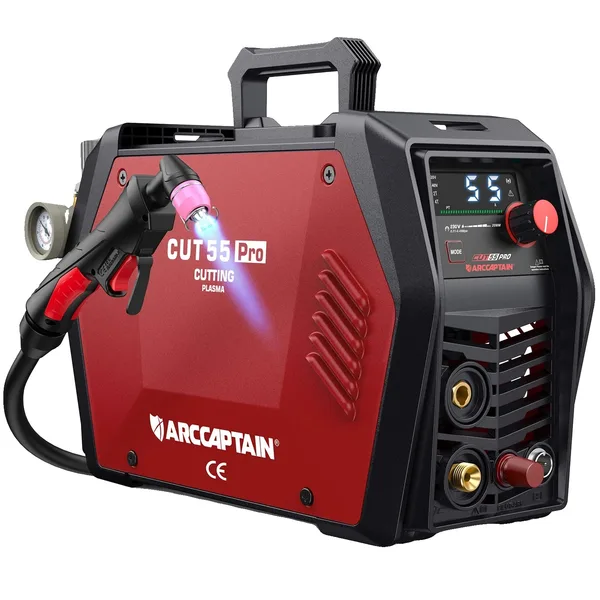

Arccaptain, 55 A, 220 V, tăiere de până la 20 mm, control prin aplicație
Aparat de tăiat cu plasma Arccaptain, de 55 A, la 220 V, cu tăiere de până la 20 mm, amorsare fără contact direct, care trece prin murdărie și rugină, și reglaj al parametrilor dintr-o aplicație de telefon.
Cei 55 A pe monofazic îl fac potrivit pentru tablă mai groasă decât aparatele de 40 A, fără priză trifazată.
Descrierea e tradusă automat și nu are date despre aer, putere absorbită sau ciclu de lucru.
- Curent
- 55 A
- Alimentare
- 220 V
- Tăiere
- până la 20 mm
- Control
- aplicație
Plusuri
- 55 A monofazic
- Aplicație
Minusuri
- Date puține

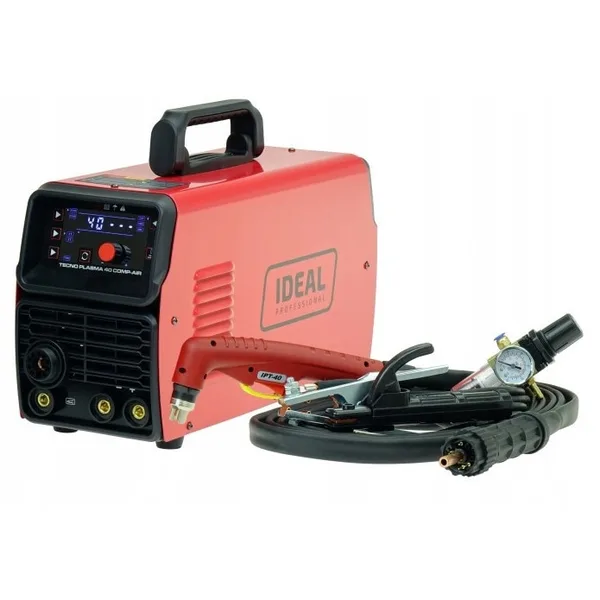

IDEAL TECNO PLASMA 40 COMP-AIR, compresor integrat, plasmă și sudură MMA, 16 mm
Aparat invertor IDEAL TECNO PLASMA 40 COMP-AIR, pentru tăiere cu plasma și sudură MMA, cu compresor de aer integrat și posibilitatea de a lega un compresor extern pentru grosimi mai mari, cu tăiere declarată de până la 16 mm. Măsoară 570 x 170 x 290 mm.
Compresorul integrat îl face complet independent: îl duci pe un șantier sau la un client și ai nevoie doar de priză, fără compresor și furtunuri după tine.
Valoarea de 140 A din denumire nu se potrivește cu restul specificațiilor; curentul real de tăiere se verifică în manual.
- Funcții
- plasmă și MMA
- Aer
- compresor integrat
- Tăiere
- până la 16 mm
- Dimensiuni
- 570 x 170 x 290 mm
Plusuri
- Fără compresor extern
- Și sudură MMA
Minusuri
- Curent neclar
Cele 7 aparate, pe scurt
| Aparat | Curent | Alimentare | Tăiere maximă | Aer |
|---|---|---|---|---|
| Lincoln Tomahawk 45 | 45 A | 230 V | nedeclarată | compresor extern |
| Jasic CUT 60 | 60 A | 400 V trifazat | 20 mm | compresor extern |
| Parkside PPS 40 | 15-40 A | 230 V | 12 mm | compresor extern |
| Güde GPS 40 A.2 | 15-40 A | 230 V | 12 mm | minim 150 l/min |
| Güde GPS-E 40 AK | 15-40 A | 230 V | 12 mm | compresor extern |
| Arccaptain 55 A | 55 A | 220 V | 20 mm | nedeclarat |
| IDEAL TECNO PLASMA 40 | nedeclarat clar | 230 V | 16 mm | compresor integrat |
Cât taie aerul din rezervorul compresorului
Când compresorul se oprește la presiunea maximă, aparatul consumă aerul din rezervor până când presiunea scade sub cea de lucru, iar compresorul pornește din nou. Am calculat cât timp poți tăia doar din rezervor, cu legea lui Boyle: aerul liber disponibil între 8 bari, presiunea de oprire obișnuită a unui compresor de atelier, și 5 bari, o presiune de lucru uzuală la plasma mică, este de trei ori volumul rezervorului. Consumul e cel cerut de Güde GPS 40 A.2, 150 l/min.
| Rezervor | Aer liber între 8 și 5 bari | Timp de tăiere doar din rezervor |
|---|---|---|
| 24 l | 72 l | 29 s |
| 50 l | 150 l | 60 s |
| 100 l | 300 l | 2 min |
| 200 l | 600 l | 4 min |
Tabelul arată de ce rezervorul singur nu ajunge și de ce contează debitul compresorului. După primul minut, la un rezervor de 50 de litri, tăierea continuă doar dacă motorul compresorului dă din urmă cât consumă aparatul. Un compresor cu debit refulat mai mic decât cererea aparatului face presiunea să scadă treptat, arcul devine instabil, tăietura se lărgește și duza se uzează mai repede. Al doilea lucru e calitatea aerului: apa și uleiul din aer ard consumabilele torței de câteva ori mai repede, de aceea între compresor și aparat se pune un filtru separator, iar rezervorul se golește de condens zilnic. Pentru ateliere fără compresor, modelul cu compresor integrat elimină problema, dar cu grosimi mai mici.
Priza și siguranța din tablou
Puterea absorbită spune ce priză îți trebuie. Güde GPS 40 A.2 absoarbe 5,79 kVA, adică în jur de 25 A la 230 V, peste cei 16 A ai unei prize obișnuite. În practică, aparatul nu ajunge la maxim tot timpul, dar la tăieri lungi o siguranță de 16 A poate sări. Jasic CUT 60 absoarbe 7,9 kVA pe 400 V trifazat, adică aproximativ 11,4 A pe fază, deci consumul mai mare se împarte pe trei faze. Înainte de cumpărare, un electrician verifică dacă circuitul atelierului duce aparatul.
Cum tai corect cu plasma
- Legi compresorul prin filtru și reglezi presiunea de lucru din manual.
- Prinzi clema de masă pe metal curat, cât mai aproape de tăietură.
- Reglezi curentul după grosime: mai mic pe tablă subțire, ca să nu se lărgească tăietura.
- Ții duza perpendiculară pe tablă, la distanța din manual sau pe suportul cu rotițe.
- Pornești de pe margine sau, la găurire, cu torța înclinată, ca stropii să nu sară în duză.
- Mergi cu o viteză la care scânteile ies drept prin partea de jos a tablei.
- Schimbi duza și electrodul când tăietura începe să se lărgească sau să iasă strâmbă.
Protecția la tăierea cu plasma
Arcul de plasmă emite radiație ultravioletă puternică, la fel ca sudura. Ochii se protejează cu o mască de sudură sau cu ochelari de tăiere cu filtru potrivit curentului, nu cu ochelari obișnuiți. Mâinile se protejează cu mănuși de sudură din piele, iar tăierea se face departe de materiale inflamabile, fiindcă metalul topit sare la câțiva metri. Fumul de la tablă galvanizată sau vopsită e toxic și cere ventilație sau aspirație.
Plasmă, flex sau oxigaz
Pentru tăieturi drepte în profile subțiri, un flex cu disc de debitare e suficient. Plasma câștigă la tablă, la forme curbe, la inox și aluminiu și la tăieturi lungi, unde discul se uzează și încălzește piesa pe o zonă mare. Pentru oțel de peste 25-30 mm, tăierea oxigaz rămâne mai potrivită decât plasma mică.
Consumabilele torței
La un aparat de tăiat cu plasma, piesele care se uzează sunt duza și electrodul din torță, plus difuzorul și capacul de protecție. Electrodul are în vârf o inserție care se consumă la fiecare amorsare, iar duza se lărgește cu timpul. Semnele de uzură sunt o tăietură mai lată decât de obicei, margini strâmbe, mai mult zgură sub tablă și arcul care pornește greu. Consumabilele se schimbă în pereche, duza cu electrodul, și se aleg exact pentru modelul de torță, fiindcă dimensiunile diferă chiar între aparate cu același curent.
Viața consumabilelor depinde mult de modul de lucru. Amorsările dese, tăierea cu duza lipită de tablă fără suport de distanță și aerul umed le scurtează de câteva ori. Înainte de cumpărare, merită verificat dacă duzele și electrozii pentru torța aparatului se găsesc ușor, fiindcă un aparat bun fără consumabile la îndemână stă degeaba în atelier.
Ciclul de lucru
Ciclul de lucru arată cât din zece minute poate tăia aparatul la curentul maxim înainte să se oprească pentru răcire. Un ciclu de 60% înseamnă șase minute de tăiere și patru de pauză. Pentru tăieri scurte, într-un atelier, ciclul contează puțin. Pentru tăieri lungi, cum sunt decupările de tablă mare, un aparat folosit sub curentul maxim lucrează mai mult fără pauză.
Aparatele de tăiat cu plasma în meserii
Un lăcătuș mecanic decupează tablă, flanșe și plăci de bază în atelier. Un sudor pregătește piesele înainte de sudură și taie îmbinările greșite, iar un montator de structuri metalice ajustează profile și tablă pe șantier, unde un aparat portabil scutește drumuri la atelier.
Ce verifici înainte să cumperi un aparat de tăiat cu plasma
- Curentul și grosimea de tăiere curată, nu doar maximă.
- Alimentarea: 230 V sau 400 V, și puterea absorbită.
- Aerul: debitul cerut sau compresorul integrat.
- Amorsarea: cu înaltă frecvență sau prin contact.
- Consumabilele torței și cât de ușor le găsești.
- Ciclul de lucru, pentru tăieri lungi.
- Accesoriile: suport cu rotițe, pantograf, regulator cu manometru.
